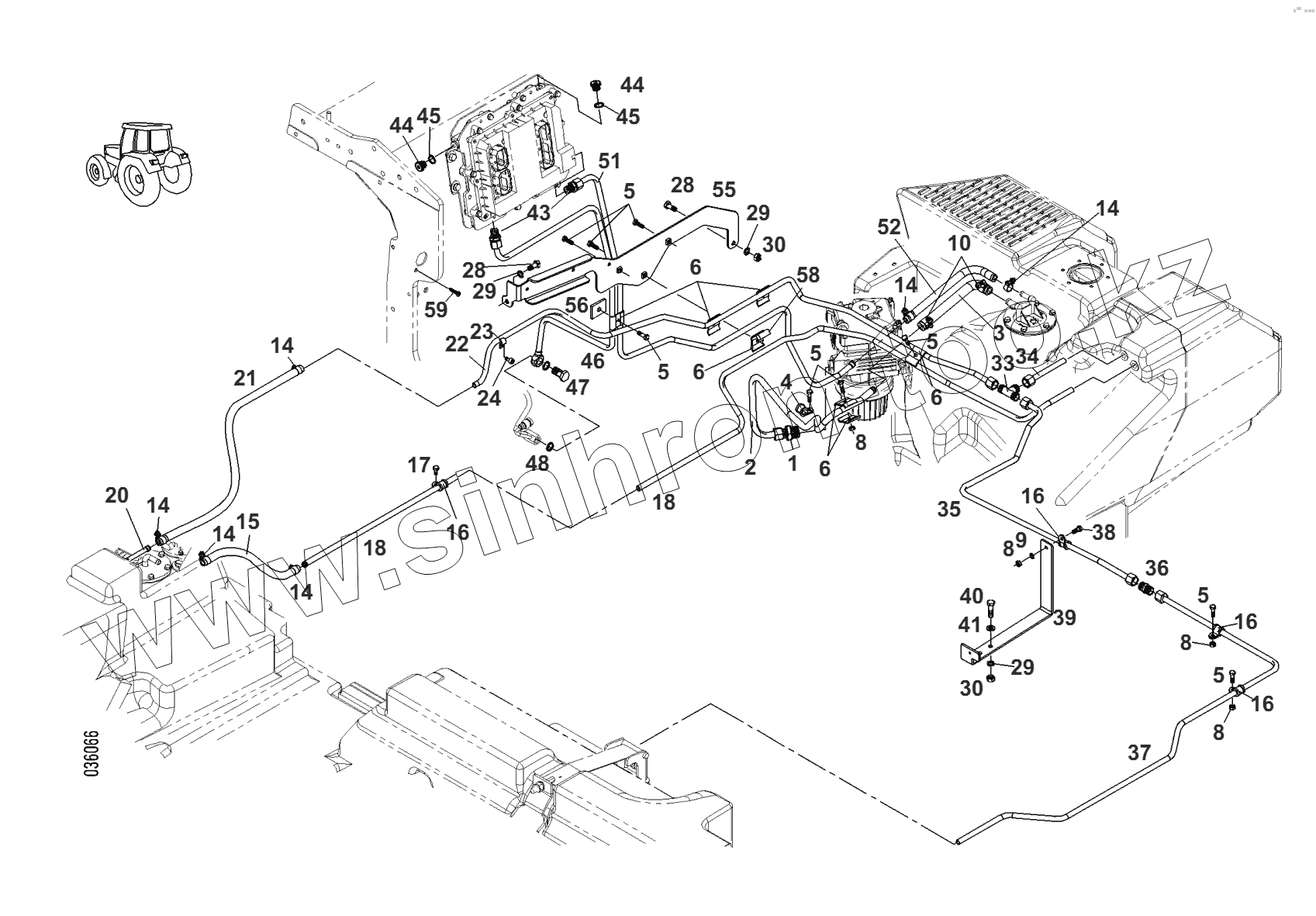

Каталог запасных частей к технике: AGCO Fendt-936 часть1. Двигатель-топливопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
5
5
6
6
6
6
8
8
8
8
9
10
14
14
14
14
14
14
15
16
16
16
16
17
18
18
20
21
22
23
24
28
28
29
29
29
30
30
33
34
35
36
37
38
39
40
41
43
46
47
48
51
52
55
56
58
59
Позиция на иллюстрации Заводской номер детали Название детали
1 Х592.501.206.000 штуцер резьбовой
2 Н931.202.700.200 труба
3 931.202.700.300 патрубок
4 Х459.075.500.000 хомут трубы
5 Х487.520.741.000 винт шестигранный
6 278.951.130.280 хомут
8 Х428.202.239.000 гайка
9 Х520.803.001.000 кольцо пружинное
10 Х458.650.700.000 хомут
14 Х458.650.500.000 хомут
15 Х604.159.100.340 шланг напорный
16 Х459.075.300.000 хомут трубы
17 Х487.520.441.000 винт шестигранный
18 931.202.701.330 труба
20 931.202.700.030 труба
21 Х604.159.100.940 шланг напорный
22 Н931.202.700.360 труба
23 228.904.030.030 хомут крепежный
24 Х485.004.805.000 болт цилиндрический
28 Х487.527.741.000 винт шестигранный
29 Х520.803.901.000 кольцо пружинное
30 Х428.202.439.000 гайка
33 Х592.716.100.000 тройник
34 Н931.202.700.320 труба
35 Н931.202.700.351 труба
36 Х592.616.100.000 штуцер
37 Н931.202.700.341 труба
38 Х487.520.041.000 винт шестигранный
39 931.202.700.342 кронштейн
40 Х487.528.141.000 винт шестигранный
41 Х450.006.308.000 шайба
43 Х592.501.100.000 штуцер резьбовой
46 Н931.202.700.021 труба
47 Х494.515.400.000 штуцер
48 Х540.004.078.000 кольцо уплотнительное
51 Н931.202.700.310 труба
52 931.202.700.310 патрубок
55 Н931.202.700.111 кронштейн
56 205.870.161.010 пластина
58 916.960.640.010 палец
59 Х493.812.500.000 шуруп
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
