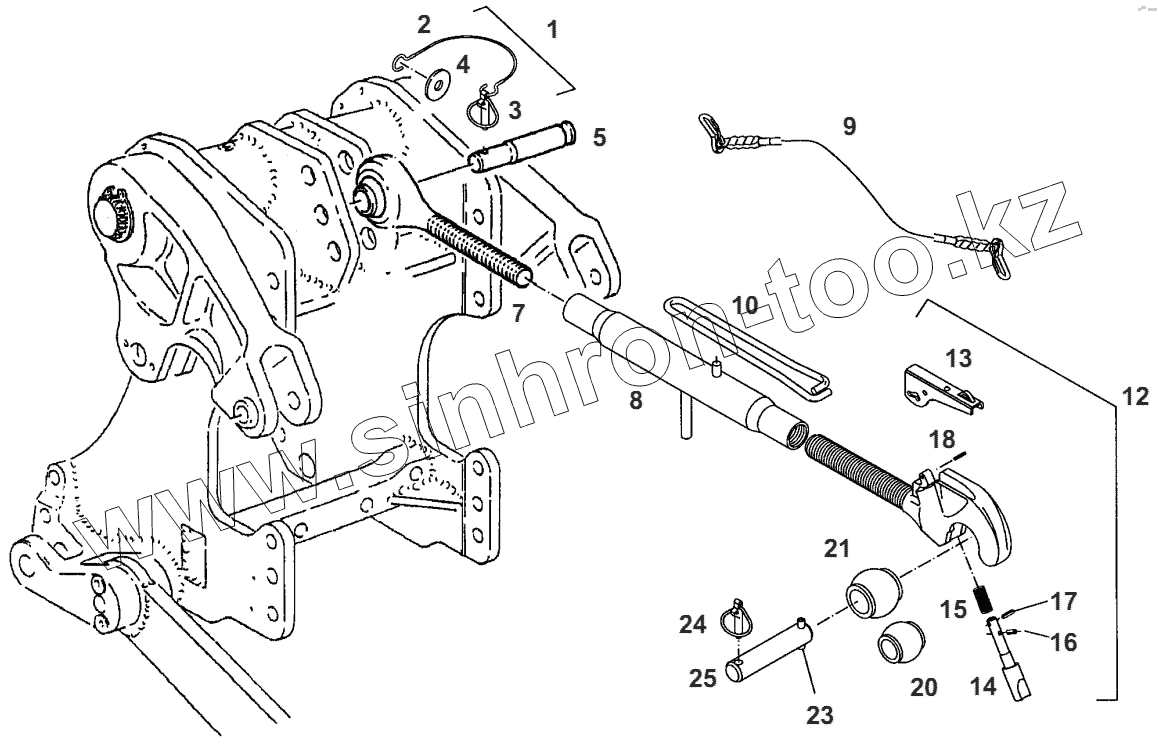

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. UPPER LINK

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

9

10

12

13

14

15

16

17

18

20

21

23

23

24

25

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	G816870050031		FOLDING PLUG
2	Н716921050030		CABLE
3	Х537607600000		FOLDING PLUG
4	Х454306308000		DISC
5	199870050020		BOLT
7	Х800150062000		JOINT SPINDLE
8	Н199870050010		PART OF UPPER LINK
9	G184870050090		ACTUATING CABLE
10	F210871050040		SPRING CLAMP
12	G199870050101		HOOK
13	F199870050010		OPENING LEVER
14	F199870050040		LOCKING BOLT
15	F199870050030		PRESSURE SPRING
16	X500624546000		SP-PIN
17	X500624746000		SP-PIN
18	X500621446000		SP-PIN
20	0066288100000		BALL BUSH
21	0066290100000		BALL BUSH
23	X500628846000		SP-PIN
23	X500632846000		SP-PIN
24	X537607600000		FOLDING PLUG
25	198870050010		BOLT
25	184870050010		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
