Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. TUBE

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

4

5

6

7

7

8

9

12

13

15

15

16

16

17

18

19

20

20

20

20

23

23

24

25

27

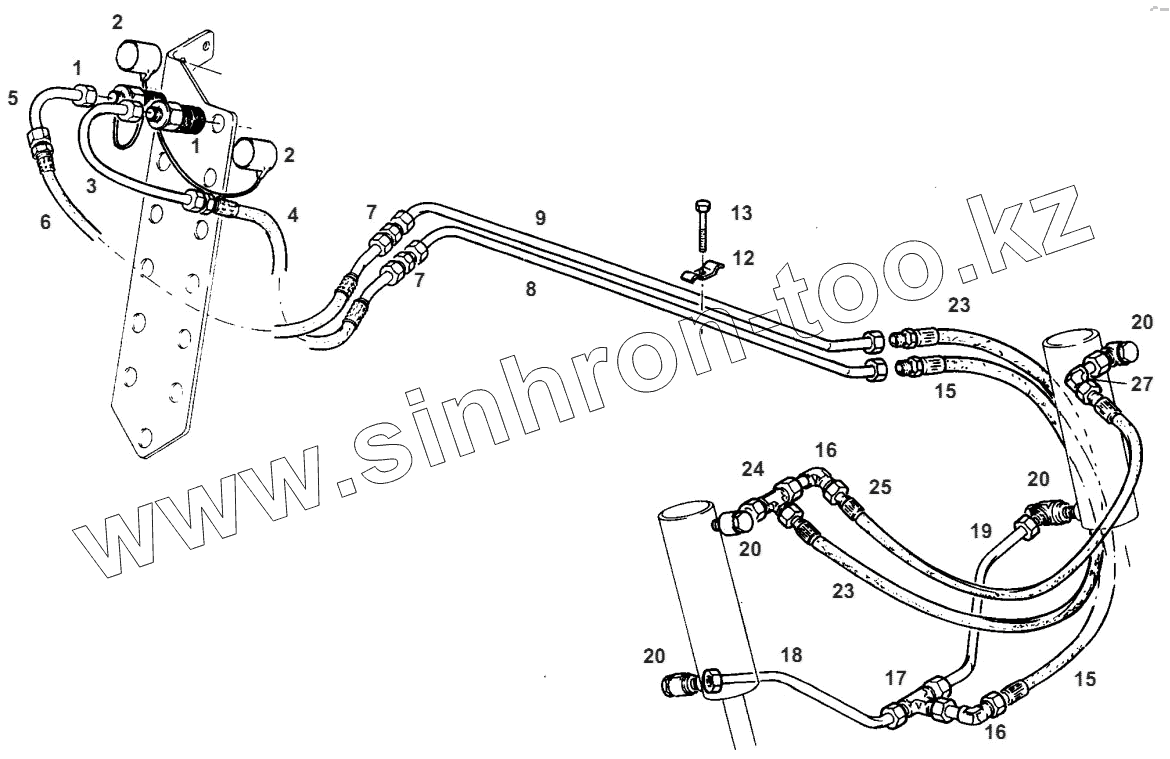

Позиция на иллюстрации	Заводской номер детали		Название детали
1	F380922030011		SET OF GASKETS
1	G309920030011		COUPLING SLEEVE
2	380922030010		DUST GUARD CAP
3	H524920030030		PRESSURE PIPE
4	X591686500000		PRESSURE HOSE
5	H524920031010		PRESSURE PIPE
6	X591604000000		PRESSURE HOSE
7	X592616200000		UNION
8	H524920030020		PRESSURE PIPE
9	H524920030010		PRESSURE PIPE
12	278951130280		COLLAR
13	X487521241000		HEXAGON SCREW
15	X591608800000		PRESSURE HOSE
16	X584316900000		UNION
17	X592716200000		T-SOCKET
18	H395921030030		PRESSURE PIPE
19	H395921030040		PRESSURE PIPE
20	X584102700000		SWIVELLING FITTING
23	X591608600000		PRESSURE HOSE
24	X584416201000		FITTING
25	X591686300000		PRESSURE HOSE
27	X584317700000		FITTING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
