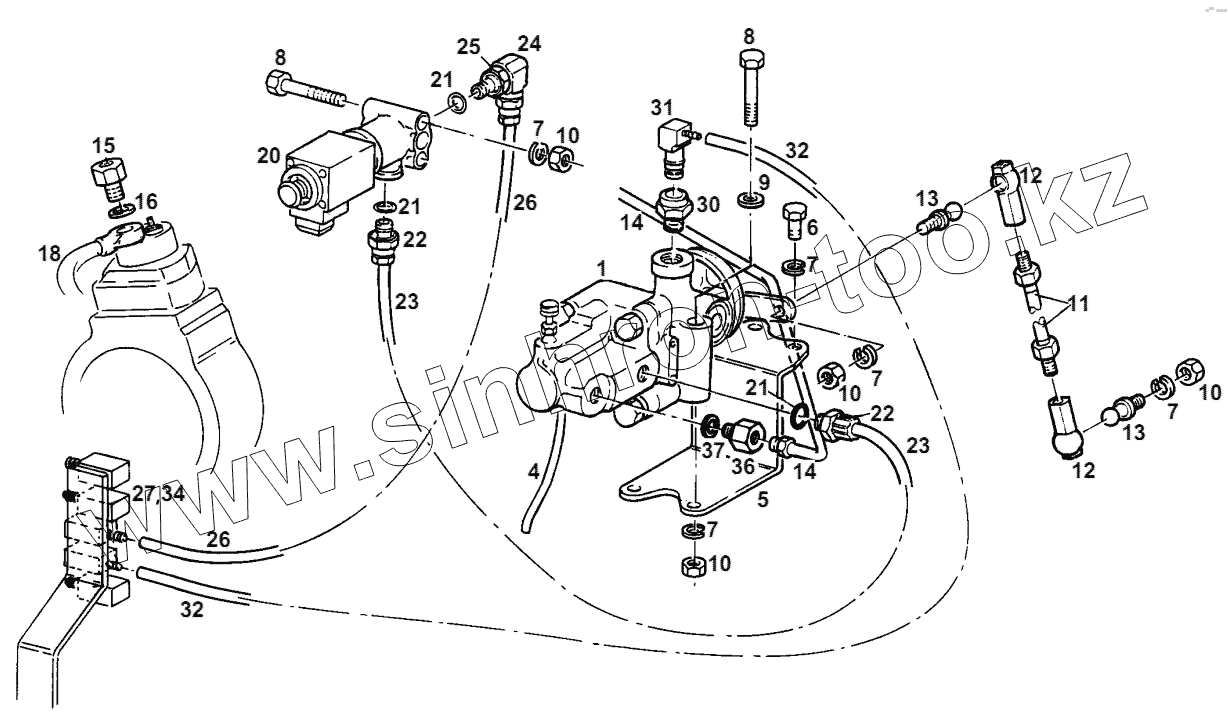

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. TRAILER VALVE
1
1
4
5
6
7
7
7
7
7
8
8
9
10
10
10
10
11
12
12
13
13
14
14
14
15
16
20
21
21
21
22
22
23
23
24
25
26
26
30
31
32
32
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F822880121010 | REPAIR KIT | |
| 1 | G822880120100 | TRAILER VALVE | |
| 4 | Х591201488970 | HOSE | |
| 5 | 524881020010 | SUPPORT | |
| 6 | Х487527641000 | HEXAGON SCREW | |
| 7 | Х520803901000 | SPRING RING | |
| 8 | Х487528641000 | HEXAGON SCREW | |
| 9 | Х450006308000 | DISC | |
| 10 | Х428202439000 | HEXAGON NUT | |
| 11 | 186960950010 | THREADED ROD | |
| 12 | Х504608700000 | BALL SOCKET | |
| 13 | Х504822001000 | BALL END PIN | |
| 14 | 524881020020 | BRAKE PIPE | |
| 14 | 524881020030 | BRAKE PIPE | |
| 15 | F250100070090 | SCREW CONNECTOR | |
| 16 | Х540004278000 | SEALING RING | |
| 20 | G312880020110 | 3-WAY CONTROL VALVE | |
| 21 | Х548820866000 | O-RING | |
| 22 | Х585031500000 | UNION | |
| 23 | Х334010000950 | PIPE | |
| 24 | Х585631500000 | SCREWED ANGUL. UNION | |
| 25 | Х596303200000 | SEALING NUT | |
| 26 | Х334010000950 | PIPE | |
| 30 | Х596331900000 | MOUNTING PIECE | |
| 31 | Х596307100000 | ANGLE HOSE UNION | |
| 32 | Х334055000940 | PIPE | |
| 36 | Х820500175000 | SCREW CONNECTOR | |
| 37 | Х540003078000 | SEALING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
