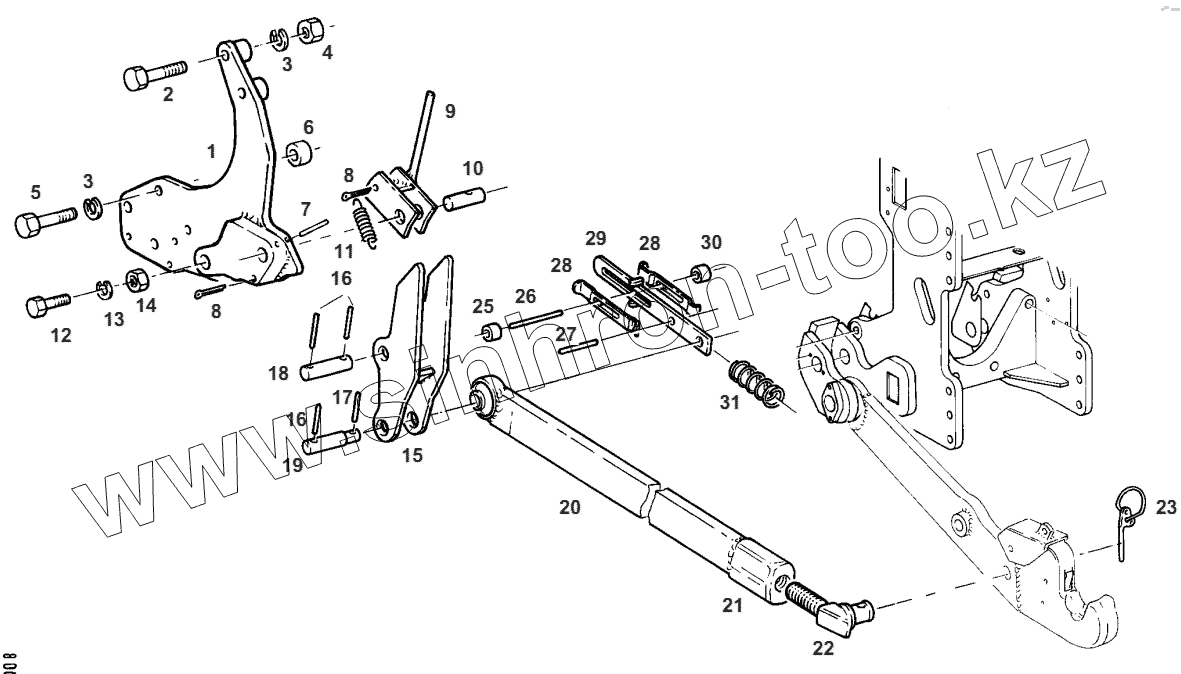

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. SUPPORT
1
1
2
3
3
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524870040020 | PLATE | |
| 1 | Н524870040010 | PLATE | |
| 2 | Х487546401000 | HEXAGON SCREW | |
| 3 | Х520806601000 | SPRING RING | |
| 4 | Х428204039000 | HEXAGON NUT | |
| 5 | Х487546206000 | HEXAGON SCREW | |
| 5 | Х487545606000 | HEXAGON SCREW | |
| 6 | 186870040101 | SLEEVE | |
| 7 | Х500624546000 | SP-PIN | |
| 8 | Х531916400000 | SPLIT PIN | |
| 9 | Н199870041010 | BOLT | |
| 9 | Н199870041020 | BOLT | |
| 10 | 199870041010 | BOLT | |
| 11 | 120861031030 | TENSION SPRING | |
| 12 | Х487536241000 | HEXAGON SCREW | |
| 13 | Х520805001000 | SPRING RING | |
| 14 | Х428203239000 | HEXAGON NUT | |
| 15 | Н524870040030 | FLAP | |
| 16 | Х500624946000 | SP-PIN | |
| 17 | Х500628846000 | SP-PIN | |
| 18 | 199870041020 | BOLT | |
| 19 | 199870040020 | BOLT | |
| 20 | Н199870041041 | PUSH ROD | |
| 21 | 716870040110 | SETTING NUT | |
| 22 | 199870040031 | BENDED SCREW | |
| 23 | Х537607600000 | FOLDING PLUG | |
| 25 | 258890050010 | SPACER TUBE | |
| 26 | Х500633246000 | SP-PIN | |
| 27 | Х500628846000 | SP-PIN | |
| 28 | 198870061411 | GUIDE STRIP | |
| 29 | 716870040130 | STRIP | |
| 30 | 117961700240 | SPACER TUBE | |
| 31 | Х699320501000 | PRESSURE SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
