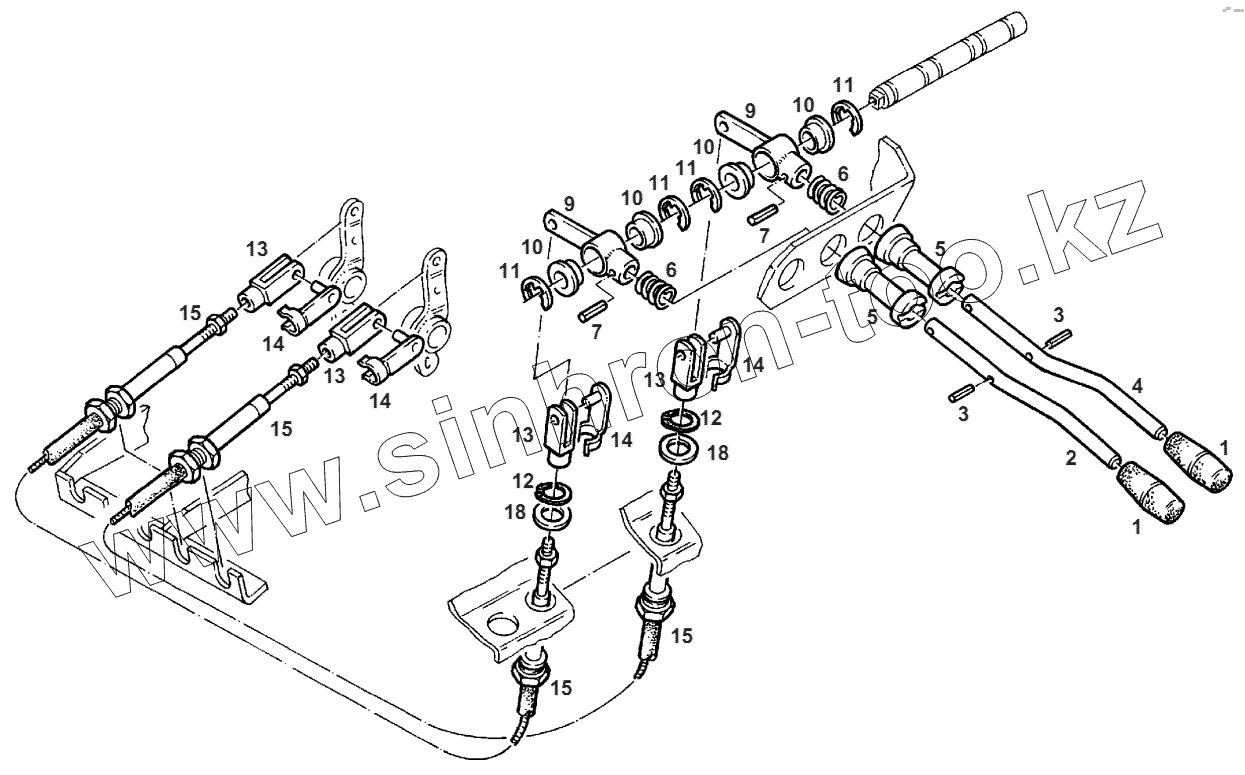

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. SHIFTING
1
1
2
3
3
4
5
5
6
6
7
7
9
9
10
10
10
10
11
11
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 178960900220 | HANDLE | |
| 2 | 524960700030 | LEVER | |
| 3 | X500609646000 | SP-PIN | |
| 4 | 524960740010 | LEVER | |
| 5 | 524960700020 | COTTER PIN | |
| 6 | 150861030240 | PRESSURE SPRING | |
| 7 | X500615246000 | SP-PIN | |
| 9 | H524960700010 | REVERSING LEVER | |
| 10 | 178960900080 | BRACKET | |
| 11 | X523306447000 | LOCKING WASHER | |
| 12 | X530014446000 | CIRCLIP | |
| 13 | X410115601000 | FORK CONNECTION | |
| 14 | X407201401000 | BOLT | |
| 15 | G524960720020 | CABLE | |
| 18 | X450910208000 | DISC | |
| 20 | 816960700350 | BUSH | |
| 21 | X500609546000 | SP-PIN | |
| 22 | X533203400000 | SNAP RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
