Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. REP.SET CABLE LOOM
1
2
3
3
3
4
7
8
9
10
11
12
13
14
17
18
19
20
21
22
23
24
25
27
28
29
30
31
33
34
35
37
38
39
40
41
42
43
45
45
48
49
51
52

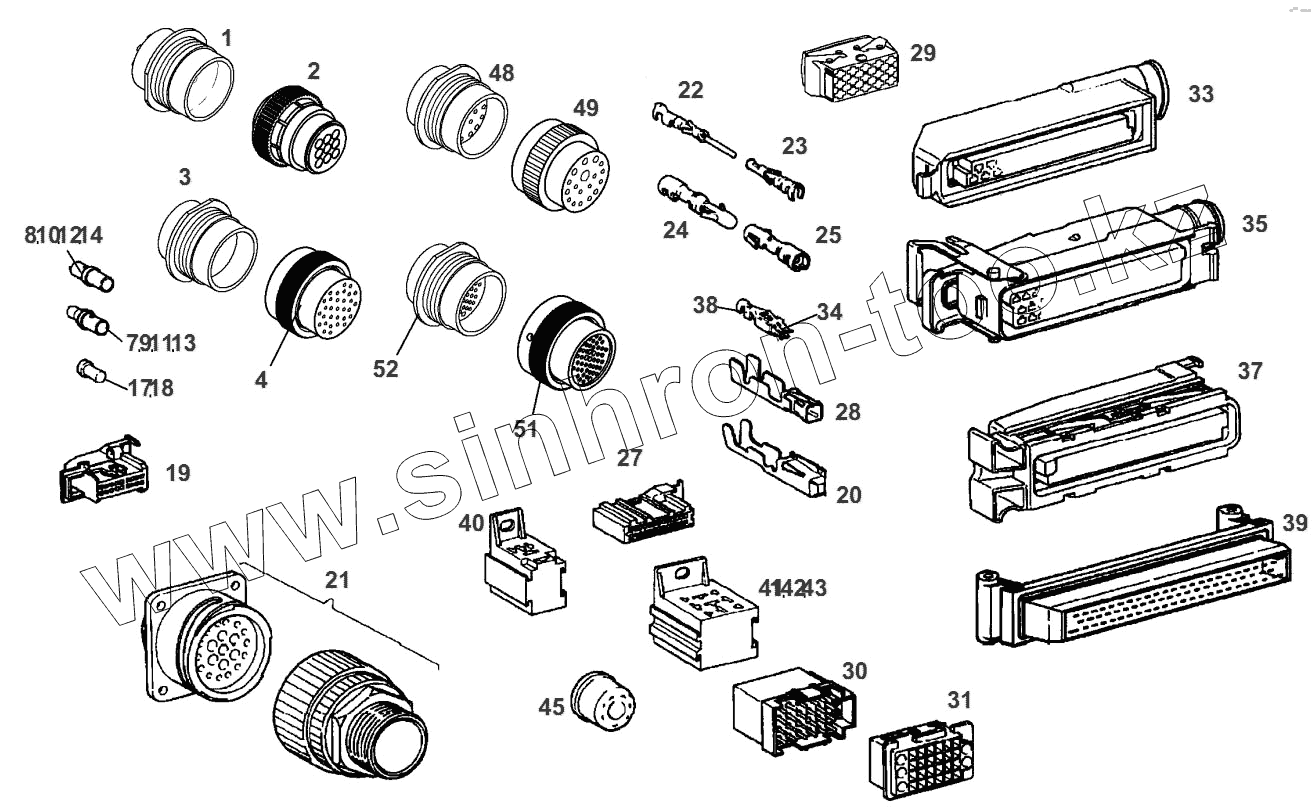

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G816900043520 | PLUG | |
| 2 | G816900043530 | SOCKET | |
| 3 | X429041900000 | NUT | |
| 3 | X830340050000 | SPRING RING | |
| 3 | G411971030010 | PLUG | |
| 4 | G411971030020 | SOCKET | |
| 7 | 816900043200 | CONTACT PIN | |
| 8 | 816900043210 | BUSH CONTACT | |
| 9 | 816900043220 | CONTACT PIN | |
| 10 | 816900043230 | BUSH CONTACT | |
| 11 | 816900043240 | CONTACT PIN | |
| 12 | 816900043250 | BUSH CONTACT | |
| 13 | 816900043260 | CONTACT PIN | |
| 14 | 816900043270 | BUSH CONTACT | |
| 17 | 816900043280 | LOCKING PLUG | |
| 18 | 816900043290 | LOCKING PLUG | |
| 19 | G816900043700 | PLUG | |
| 20 | 816900043300 | BUSH CONTACT | |
| 21 | G816900043600 | PLUG | |
| 22 | X825182025000 | CONTACT PIN | |
| 23 | X825182040000 | BUSH CONTACT | |
| 24 | X825182028000 | CONTACT PIN | |
| 25 | X825182043000 | BUSH CONTACT | |
| 27 | G816900043800 | PLUG | |
| 28 | 816900043400 | BUSH CONTACT | |
| 29 | G816900043350 | HOUSING | |
| 30 | X830232055000 | HOUSING | |
| 31 | X830232005000 | HOUSING | |
| 33 | G816900043850 | PLUG | |
| 34 | 816900043500 | TIMER CONTACT | |
| 35 | G816900043900 | PLUG | |
| 37 | G816900043950 | PLUG | |
| 38 | 816900043600 | TIMER CONTACT | |
| 39 | G816900043960 | KNIFE | |
| 40 | X830230708000 | PLUG HOUSING | |
| 41 | X830230710000 | PLUG SOCKET | |
| 42 | X830230712000 | PLUG SOCKET | |
| 43 | 816900043900 | PLUG SOCKET | |
| 45 | X830230500000 | PLUG | |
| 45 | G816900043340 | HOUSING | |
| 48 | G816900043730 | PLUG | |
| 49 | G816900043740 | SOCKET | |
| 51 | F716903040010 | HOUSING | |
| 52 | F716903040020 | PLUG HOUSING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
