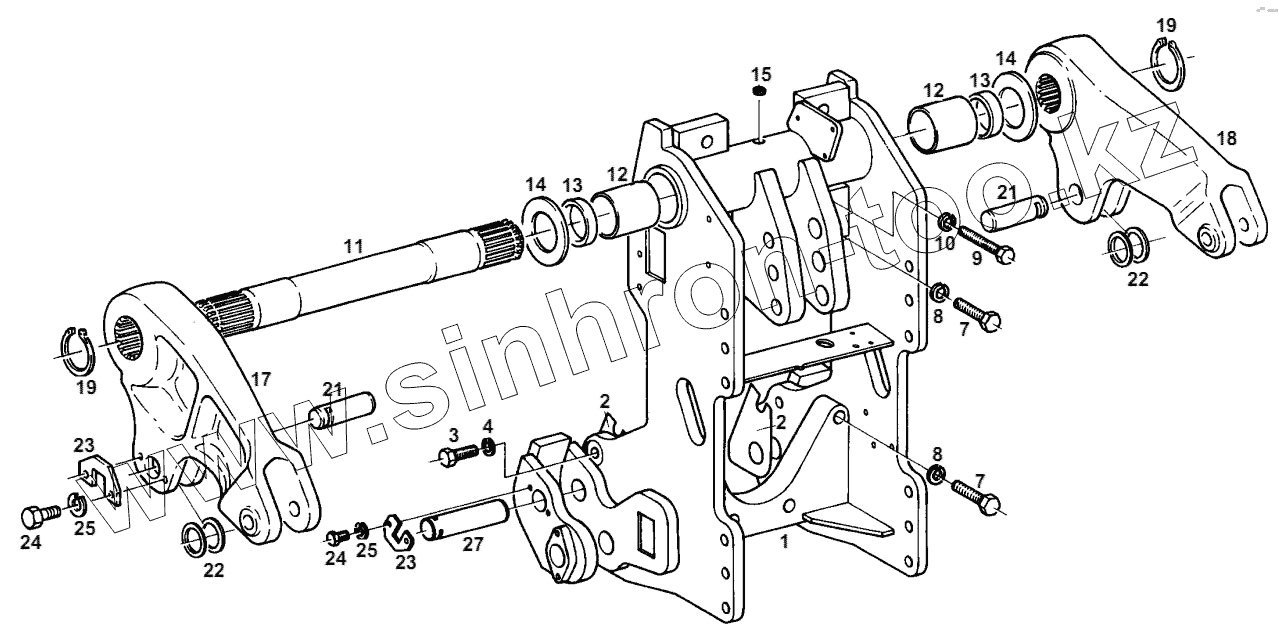

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. POWER LIFT
1
2
2
3
4
7
7
8
8
9
10
11
12
12
13
13
14
14
15
17
18
19
19
21
21
22
22
23
23
24
24
25
25
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524860030010 | FRAME | |
| 2 | 524860030020 | SPACER PLATE | |
| 3 | Х487545306000 | HEXAGON SCREW | |
| 4 | Х520806601000 | SPRING RING | |
| 7 | Х487551200000 | HEXAGON SCREW | |
| 8 | Х520807201000 | SPRING RING | |
| 9 | Х486542202000 | HEXAGON SCREW | |
| 10 | Х520806001000 | SPRING RING | |
| 11 | 404860030030 | LIFT SHAFT | |
| 12 | 199860030070 | BUSH | |
| 13 | Х550132802000 | ROTARY SHAFT SEAL | |
| 14 | 199860030110 | DISC | |
| 15 | Х483501600000 | LOCK SCREW | |
| 17 | 514860030020 | HYDRAULIC LIFT ARM | |
| 18 | 199861030030 | HYDRAULIC LIFT ARM | |
| 19 | Х530006646000 | CIRCLIP | |
| 21 | 199860030080 | BOLT | |
| 22 | 199860030330 | SEALING RING | |
| 23 | 199860030090 | LOCKING PLATE | |
| 24 | Х487527641000 | HEXAGON SCREW | |
| 25 | Х520803901000 | SPRING RING | |
| 27 | 524860030010 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
