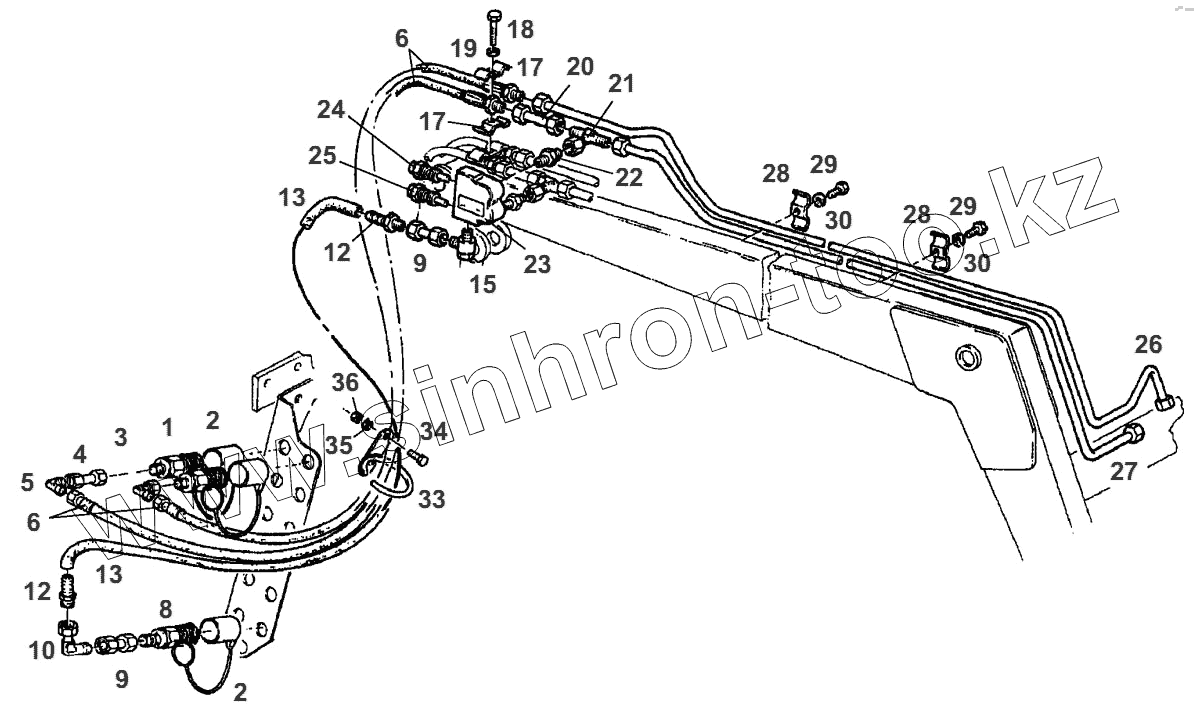

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPING PARALLELOGR.3
1
1
2
2
3
4
4
4
4
5
6
6
8
8
9
9
9
9
10
12
12
13
13
15
17
17
18
19
20
21
21
21
22
23
24
25
26
27
28
28
29
29
30
30
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F380922030011 | SET OF GASKETS | |
| 1 | G309920030011 | COUPLING SLEEVE | |
| 2 | 175890902010 | DUST GUARD CAP | |
| 3 | X584316900000 | UNION | |
| 4 | H175890510190 | PRESSURE PIPE | |
| 4 | X596516239000 | GLAND NUT | |
| 4 | X592016202000 | CUTTING RING | |
| 4 | 207950010100 | REINFORCING SLEEVE | |
| 5 | X592216200000 | SOCKET | |
| 6 | X591608700000 | PRESSURE HOSE | |
| 8 | F380922030011 | SET OF GASKETS | |
| 8 | G380922030011 | COUPLING SLEEVE | |
| 9 | H175890510210 | PRESSURE PIPE | |
| 9 | X596516339000 | GLAND NUT | |
| 9 | X592016302000 | CUTTING RING | |
| 10 | X584316300000 | FITTING | |
| 12 | 278600130030 | CONNECTING PIN | |
| 13 | X604178400990 | HOSE | |
| 15 | X584101300000 | SWIVELLING FITTING | |
| 17 | 250600130090 | COLLAR | |
| 18 | X487529101000 | HEXAGON SCREW | |
| 19 | X520803901000 | SPRING RING | |
| 20 | H175890510190 | PRESSURE PIPE | |
| 21 | X581616201000 | T-SCREWED UNION | |
| 21 | X592016202000 | CUTTING RING | |
| 21 | X596517739000 | GLAND NUT | |
| 22 | X592502700000 | THREADED SOCKET | |
| 23 | G175890510010 | VALVE UNIT | |
| 24 | G175890510070 | PRESS. RELIEF VALVE | |
| 25 | G175890510040 | PRESS. RELIEF VALVE | |
| 26 | H175890510120 | PRESSURE PIPE | |
| 27 | H175890510110 | PRESSURE PIPE | |
| 28 | 278951130280 | COLLAR | |
| 29 | X487520741000 | HEXAGON SCREW | |
| 30 | X520803001000 | SPRING RING | |
| 33 | H524893081010 | HOSE SUPPORT | |
| 34 | X487527941000 | HEXAGON SCREW | |
| 35 | X520803901000 | SPRING RING | |
| 36 | X428202439000 | HEXAGON NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
