Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPES-WITH OIL COOL.

Тип техники

Марка

Модель

Схема

1

1

3

5

6

7

8

9

11

11

11

11

13

14

15

16

18

19

20

22

23

24

30

31

32

32

33

34

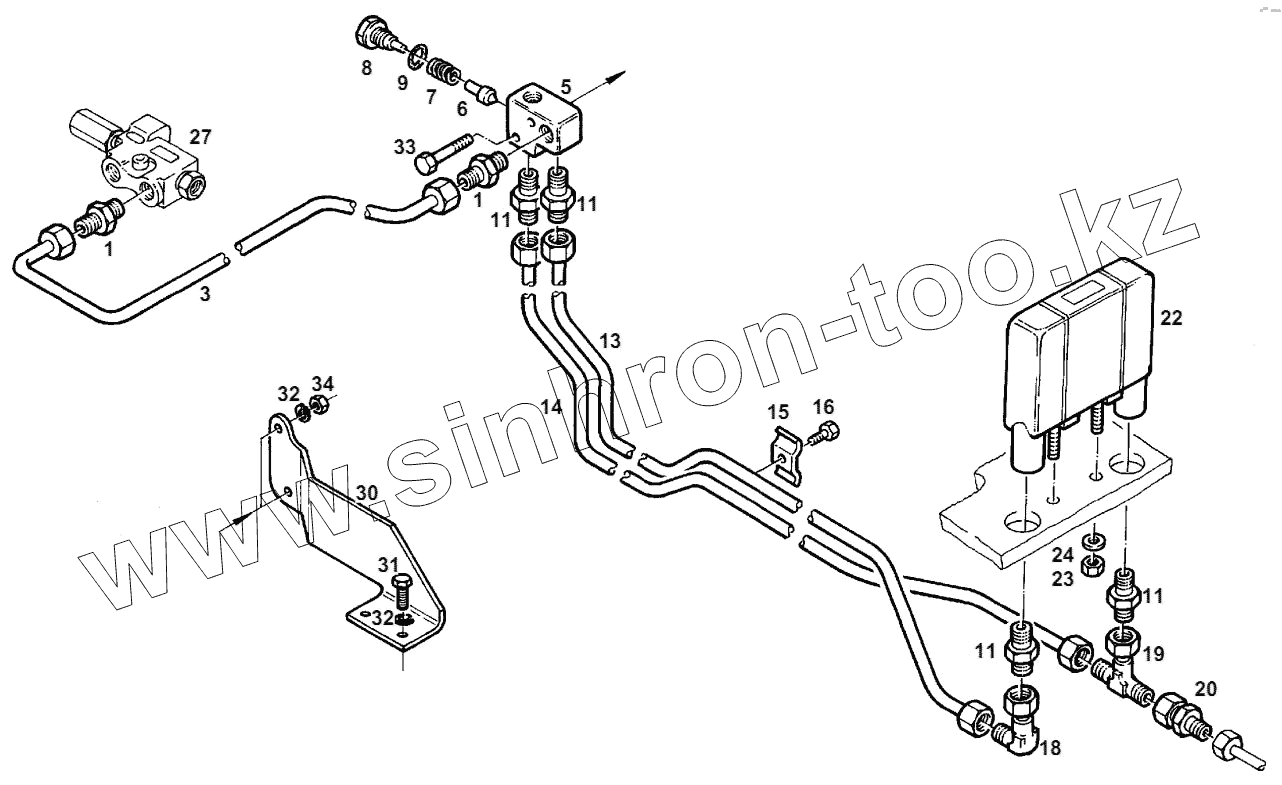

Позиция на иллюстрации	Заводской номер детали		Название детали
1	X592502201000		THREADED SOCKET
3	H524950010360		PRESSURE PIPE
5	G816950250010		VALVE UNIT
6	816950250110		SEALING CONE
7	514100600090		PRESSURE SPRING
8	822100470100		LOCK SCREW
9	X548868866000		O-RING
11	X592501401000		THREADED SOCKET
13	H524950010402		PRESSURE PIPE
14	H524950010411		PRESSURE PIPE
15	178950010260		COLLAR
16	X487520941000		HEXAGON SCREW
18	X584316400000		FITTING
19	X581616400000		FITTING
20	X585827900000		REDUCING PIECE
22	H524860150010		OIL COOLER
23	X428202439000		HEXAGON NUT
24	X520803901000		SPRING RING
30	524950010080		SUPPORT
31	X487527941000		HEXAGON SCREW
32	X520803901000		SPRING RING
33	X486528741000		HEXAGON SCREW
34	X428202439000		HEXAGON NUT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
