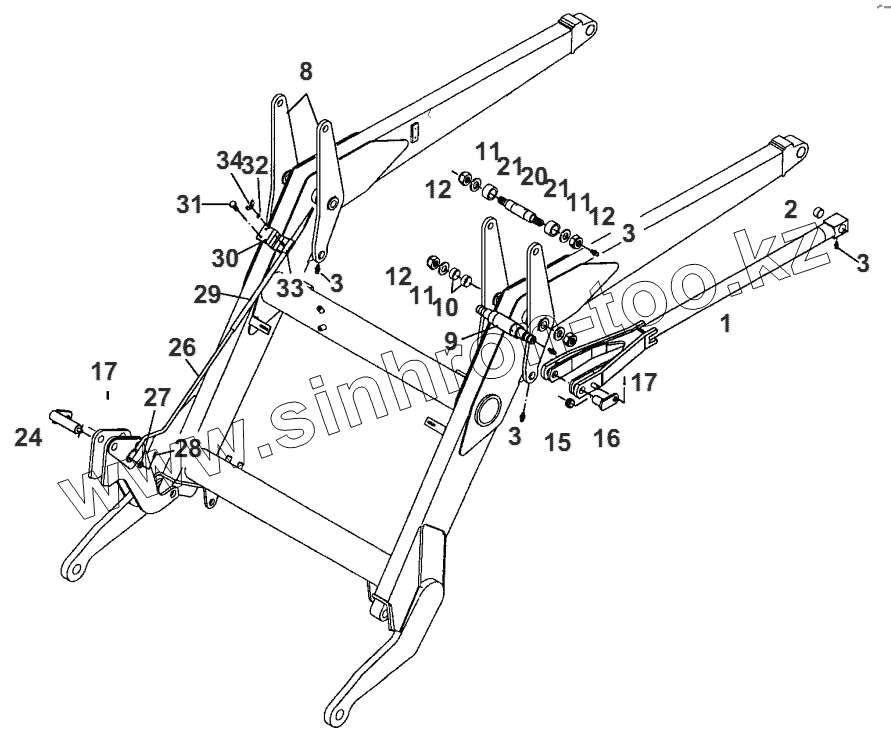

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PARALLELOGR.MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
8
9
10
11
11
11
12
12
12
15
16
17
17
20
21
21
24
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 H718891030151 PUSH ROD
2 178894530060 BUSH
3 X662516200000 LUBRICATOR
8 H716890030120 REVERSING LEVER
9 716890030160 BRACKET BOLT
10 178894530100 BUSH
11 X450012608000 DISC
12 X434106200000 HEXAGON NUT
15 716890030150 BRACKET BUSHING
16 H718891030160 BOLT
17 X500621746000 SP-PIN
20 524893570010 BRACKET BOLT
21 524893570020 BUSH
24 H716890030010 BOLT
26 716890030020 ROD
27 X450007508000 DISC
28 X500615746000 SP-PIN
29 170892530060 PIPE
30 H716890030030 SUPPORT
31 X487526841000 HEXAGON SCREW
32 X520803901000 SPRING RING
33 716890030010 COLLAR
34 X423202436000 WING NUT
