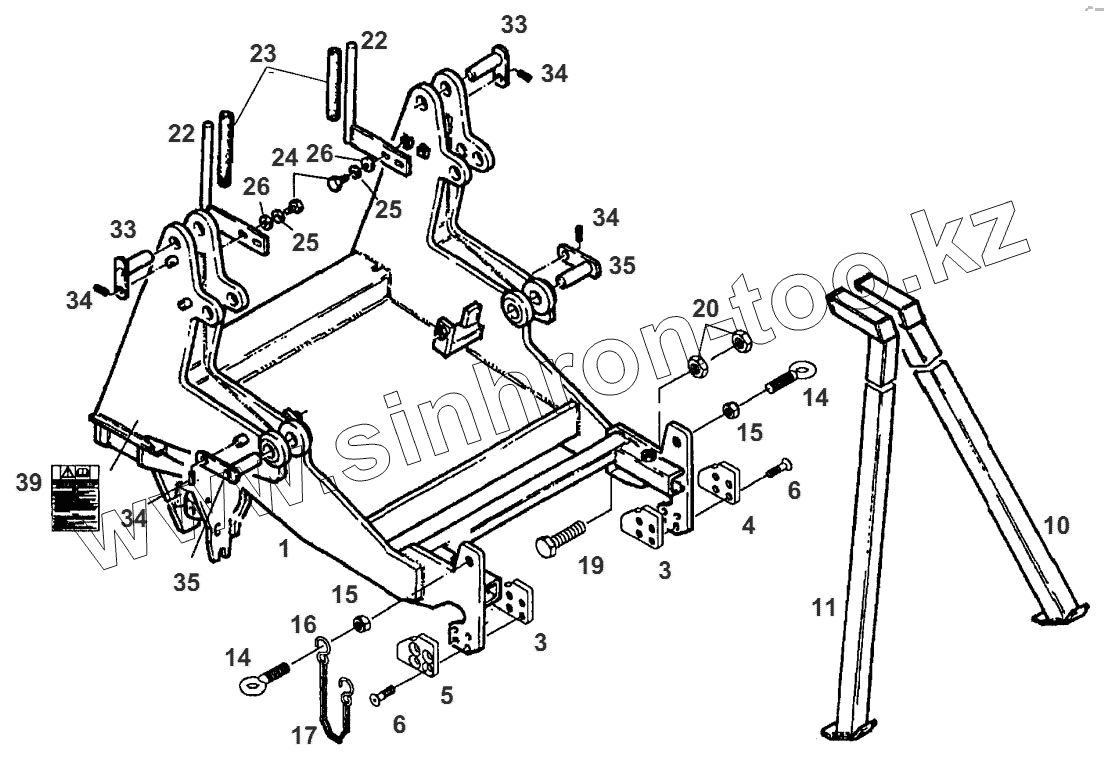

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. MOUNTING FRAME
1
3
3
4
5
6
6
10
10
11
11
14
14
15
15
16
17
19
20
22
22
23
24
25
25
26
26
33
33
34
34
34
34
35
35
39
39
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H524893560310 | FRAME | |
| 3 | 524893571010 | PLATE | |
| 4 | 524893571020 | PLATE | |
| 5 | 524893571030 | PLATE | |
| 6 | X497844001000 | C'SUNK SCREW | |
| 10 | H524893560320 | SUPPORT | |
| 10 | H524893560390 | SUPPORT | |
| 11 | H524893560330 | SUPPORT | |
| 11 | H524893560400 | SUPPORT | |
| 14 | 013830010031 | LOCKING SCREW | |
| 15 | X434103240000 | HEXAGON NUT | |
| 16 | 013821010190 | HOOK | |
| 17 | X698309722500 | CHAIN | |
| 19 | X487545441000 | HEXAGON SCREW | |
| 20 | X428804040000 | HEXAGON NUT | |
| 22 | H380895010100 | STOP | |
| 23 | X591202188960 | HOSE | |
| 24 | X487531541000 | HEXAGON SCREW | |
| 25 | X520804401000 | SPRING RING | |
| 26 | X454607508000 | DISC | |
| 33 | H178892010090 | BOLT | |
| 34 | X500621846000 | SP-PIN | |
| 35 | H178893530040 | BOLT | |
| 39 | 149890010110 | MARKING PLATE | |
| 39 | 149890010120 | MARKING PLATE | |
| 39 | 149890010110 | MARKING PLATE | |
| 39 | 149890010110 | MARKING PLATE | |
| 39 | 149890010150 | MARKING PLATE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
