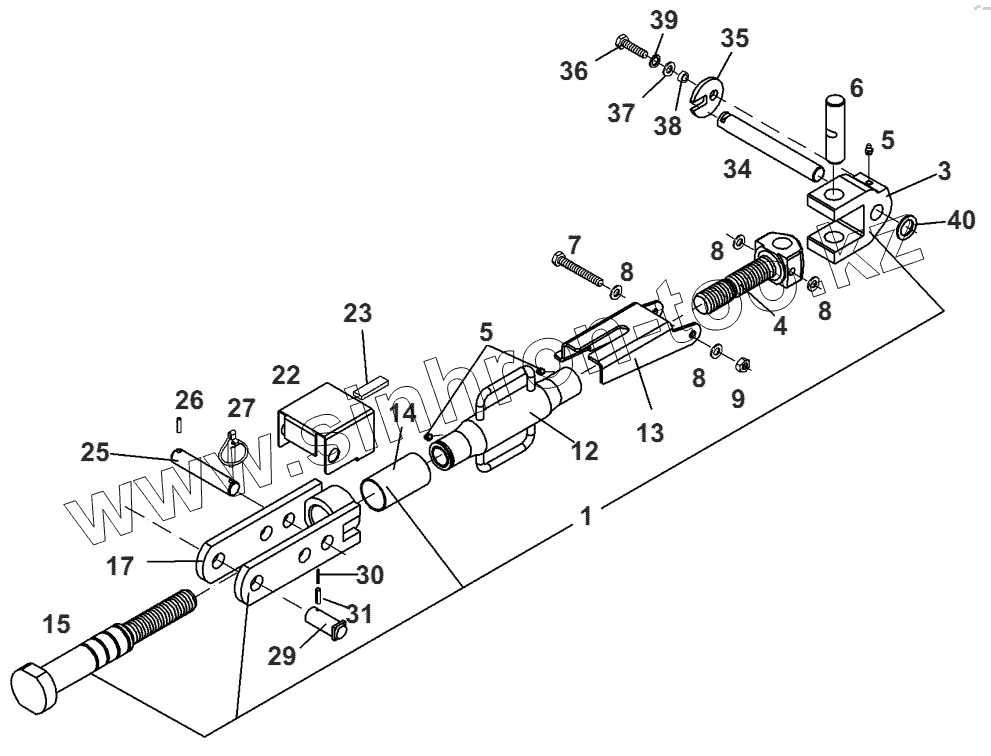

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. LIFT ARMS
1
3
4
5
5
6
7
8
8
8
8
9
12
13
14
15
17
22
23
25
26
27
29
30
31
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G514870030021 | LIFT ARM | |
| 3 | F514870030010 | FORK CONNECTION | |
| 4 | F718870030031 | CLEVIS | |
| 5 | Х662500400000 | LUBRICATOR | |
| 6 | F339870030020 | BOLT | |
| 7 | Х487533000000 | HEXAGON SCREW | |
| 8 | Х450007508000 | DISC | |
| 9 | Х434102840000 | HEXAGON NUT | |
| 12 | F718870030050 | STEPED PIPE | |
| 13 | F718870030090 | LOCKING CATCH | |
| 14 | F718870030060 | SLEEVE | |
| 15 | F718870030081 | CLEVIS | |
| 17 | F514870030020 | FORK | |
| 22 | 716870030130 | LOCKING PLATE | |
| 23 | Х903005246995 | SEALING RIBBON | |
| 25 | 716870030120 | BOLT | |
| 26 | Х500625146000 | SP-PIN | |
| 27 | Х537504825000 | FOLDING PLUG | |
| 29 | Н199870030010 | BOLT | |
| 30 | Х500622046000 | SP-PIN | |
| 31 | Х500628846000 | SP-PIN | |
| 34 | 246921010010 | BOLT | |
| 35 | 199870031040 | LOCKING PLATE | |
| 36 | Х487528241000 | HEXAGON SCREW | |
| 37 | Х454306308000 | DISC | |
| 38 | 199870031030 | BUSH | |
| 39 | Х520803901000 | SPRING RING | |
| 40 | 186871030020 | DISC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
