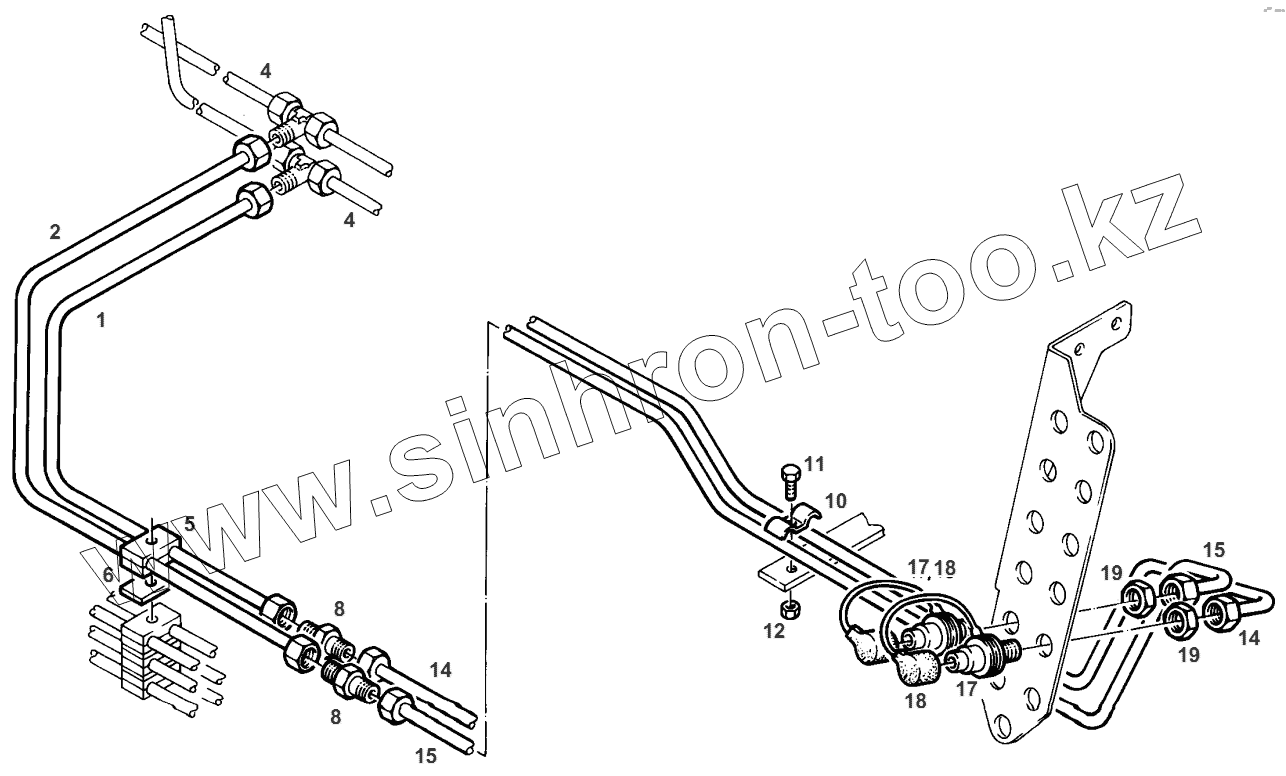

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. HYDR.CONN. D.A. MID.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
6
8
8
10
11
12
14
14
15
15
17
17
17
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 H524960170010 PRESSURE PIPE
2 H524960170030 PRESSURE PIPE
5 X456379600000 PIPE COLLAR
6 205870161010 SHACKLE
8 X592616300000 UNION
10 178950010260 COLLAR
11 X487521241000 HEXAGON SCREW
12 X428202239000 HEXAGON NUT
14 H524960170020 PRESSURE PIPE
15 H524960170040 PRESSURE PIPE
17 G380961140010 FLAT PLUG
17 F380961140010 SET OF GASKETS
18 199961900220 DUST GUARD CAP
19 X435906000000 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
