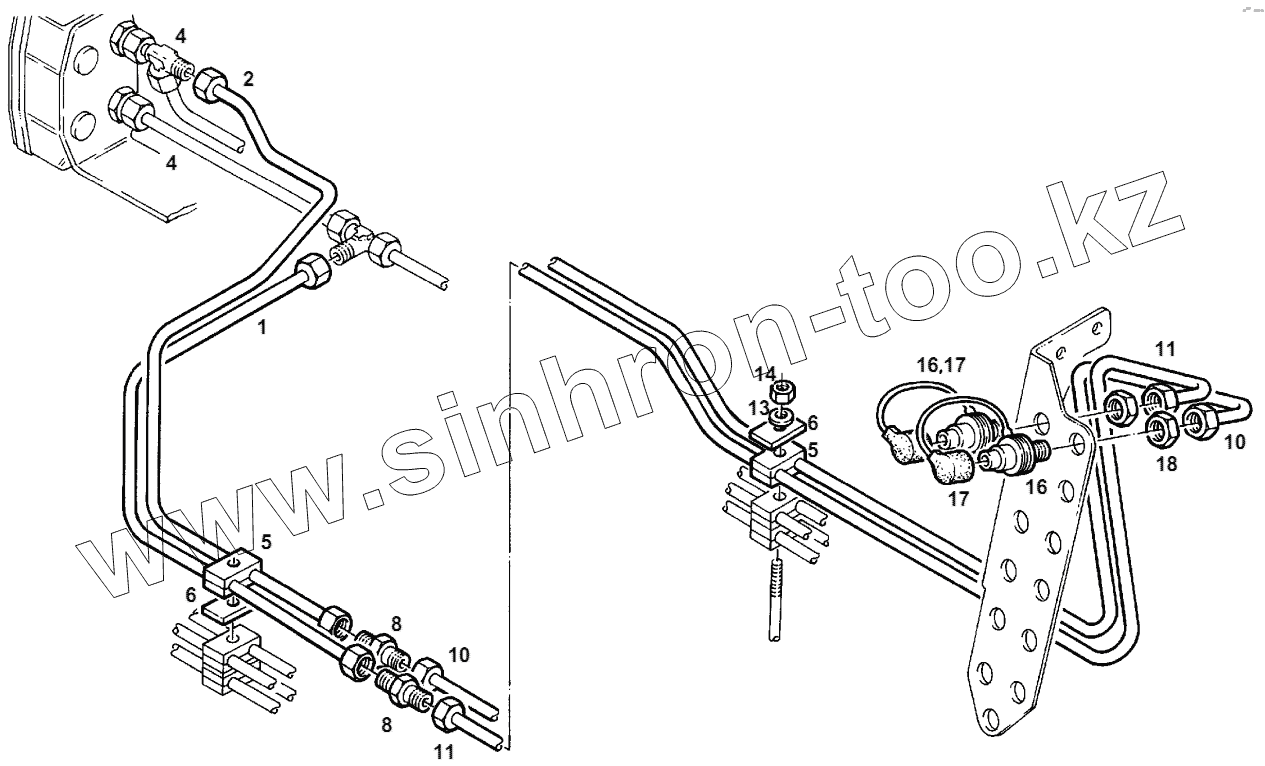

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. HYDR.CONN. D.A. MID.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
5
6
6
8
8
10
10
11
11
13
14
16
16
16
17
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 H524960150030 PRESSURE PIPE
2 H524960150010 PRESSURE PIPE
5 X456379600000 PIPE COLLAR
6 205870161010 SHACKLE
8 X592616300000 UNION
10 H524960150020 PRESSURE PIPE
11 H524960150040 PRESSURE PIPE
13 X450006308000 DISC
14 X428202439000 HEXAGON NUT
16 G380961140010 FLAT PLUG
16 F380961140010 SET OF GASKETS
17 199961900210 DUST GUARD CAP
18 X435906000000 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
