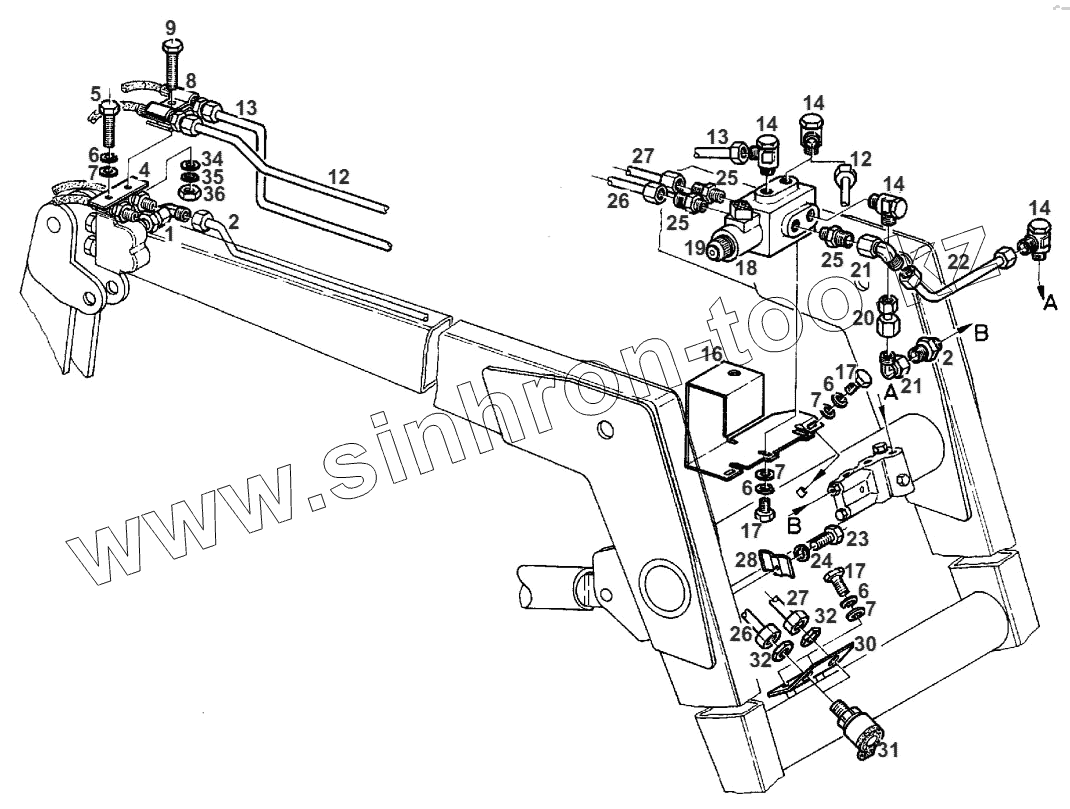

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. HYD.CIRC. 3 CAT 3S
1
4
5
6
6
6
6
7
7
7
7
8
9
12
12
13
13
14
14
14
14
16
17
17
17
18
19
19
20
21
21
22
23
24
25
25
25
26
26
27
27
28
30
31
31
31
31
32
32
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | X584316900000 | UNION | |
| 4 | 524893550031 | PLATE | |
| 5 | X487528541000 | HEXAGON SCREW | |
| 6 | X520803901000 | SPRING RING | |
| 7 | X450006308000 | DISC | |
| 8 | 178950010260 | COLLAR | |
| 9 | X487521341000 | HEXAGON SCREW | |
| 12 | H524893550100 | PRESSURE PIPE | |
| 13 | H524893550110 | PRESSURE PIPE | |
| 14 | X584102700000 | SWIVELLING FITTING | |
| 16 | 524893550012 | SUPPORT | |
| 17 | X487526841000 | HEXAGON SCREW | |
| 18 | G186893550110 | DIRECTIONAL C. VALVE | |
| 19 | F186893550010 | NUT | |
| 19 | F186893550020 | NUT | |
| 20 | H186893550090 | PRESSURE PIPE | |
| 21 | H310301160030 | UNION | |
| 22 | H524893550140 | PRESSURE PIPE | |
| 23 | X487520041000 | HEXAGON SCREW | |
| 24 | X520803001000 | SPRING RING | |
| 25 | X592502700000 | THREADED SOCKET | |
| 26 | H524893550120 | PRESSURE PIPE | |
| 27 | H524893550130 | PRESSURE PIPE | |
| 28 | 278951130280 | COLLAR | |
| 30 | 524893550020 | SUPPORT | |
| 31 | X591901101000 | COUPLING SLEEVE | |
| 31 | X548861000000 | O-RING | |
| 31 | F186965120010 | O-RING | |
| 31 | F247960100040 | DUST COVER | |
| 32 | X435906000000 | NUT | |
| 34 | X450005108000 | DISC | |
| 35 | X520803001000 | SPRING RING | |
| 36 | X428202239000 | HEXAGON NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
