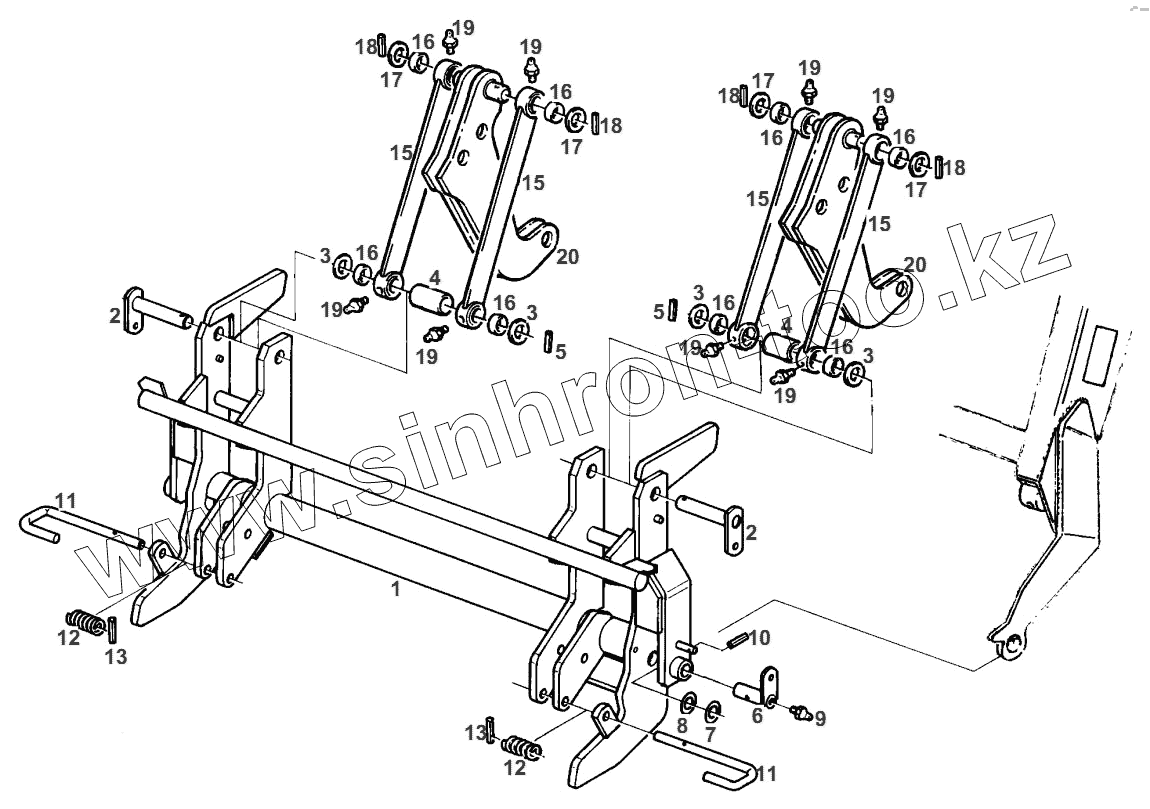

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. FAST COUPL.FRAME
1
2
2
3
3
3
3
4
4
5
5
6
7
8
9
10
11
11
12
12
13
13
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G524893560110 | FAST COUPL.FRAME | |
| 2 | H178894530180 | BOLT | |
| 3 | X453914402000 | DISC | |
| 4 | 178893530350 | BUSH | |
| 5 | X500625346000 | SP-PIN | |
| 6 | H175892530030 | BOLT | |
| 7 | X534638246000 | SHIM | |
| 8 | X534538546000 | SUPPORT DISC | |
| 9 | X662516200000 | LUBRICATOR | |
| 10 | X500621746000 | SP-PIN | |
| 11 | 524893560900 | HANDLE ROD | |
| 12 | 112200080010 | RELEASE SPRING | |
| 13 | X500622246000 | SP-PIN | |
| 15 | H297890030110 | PUSH ROD | |
| 16 | 178894531070 | BUSH | |
| 17 | X453914402000 | DISC | |
| 18 | X500629046000 | SP-PIN | |
| 19 | X662516200000 | LUBRICATOR | |
| 20 | H524893560030 | REVERSING LEVER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
