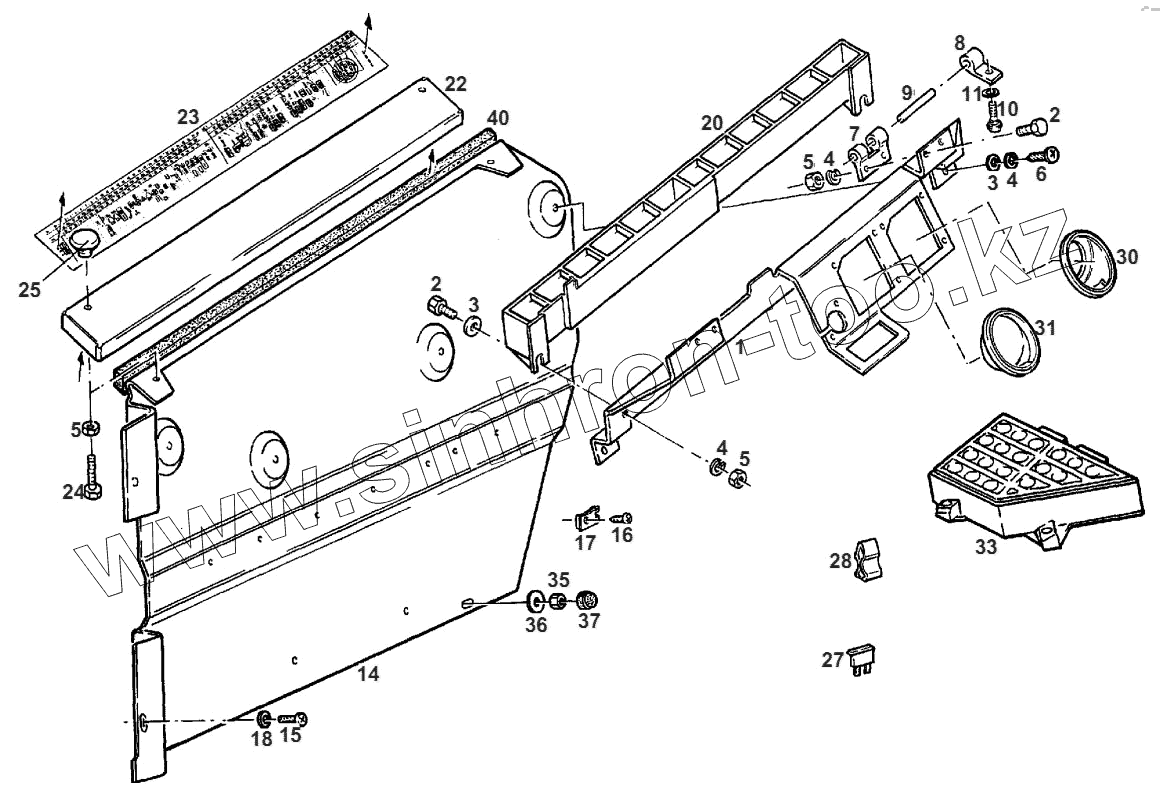

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. DASHBOARD
1
2
2
3
3
4
4
4
5
5
5
6
7
8
9
10
11
14
15
16
17
18
20
22
23
24
25
27
27
27
27
28
30
31
35
36
37
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 524900030210 | SUPPORT | |
| 2 | X487517141000 | HEXAGON SCREW | |
| 3 | X454303908000 | DISC | |
| 4 | X520802601000 | SPRING RING | |
| 5 | X428202039000 | HEXAGON NUT | |
| 6 | X493812105000 | SELF-TAPPING SCREW | |
| 7 | 395900030150 | HINGE | |
| 8 | 395900030160 | HINGE | |
| 9 | X506234700000 | CYLINDRICAL PIN | |
| 10 | X473514100000 | SCREW | |
| 11 | X454303308000 | DISC | |
| 14 | 524900030250 | SIDE WALL | |
| 15 | X493018001000 | CUTTING SCREW | |
| 16 | X493808675000 | SELF-TAPPING SCREW | |
| 17 | X435721901000 | SHEET METAL NUT | |
| 18 | X454305108000 | DISC | |
| 20 | 117902030040 | STRIP | |
| 22 | 524900030220 | COVER | |
| 23 | 312900030073 | LABEL | |
| 24 | X487516941000 | HEXAGON SCREW | |
| 25 | X697405400000 | HANDLE | |
| 27 | X667103902000 | FUSE | |
| 27 | X667107000000 | FUSE | |
| 27 | X667107801000 | FUSE | |
| 27 | X667112602000 | FUSE | |
| 28 | X830010065000 | TOOL SET | |
| 30 | 312900030260 | INSERT ELEMENT | |
| 31 | 312900030280 | COVER | |
| 35 | X428202239000 | HEXAGON NUT | |
| 36 | X452405408000 | DISC | |
| 37 | X499719095000 | HEXAG.PROTECTIVE CAP | |
| 40 | 205500010090 | SEALING RIBBON |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
