Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. D.A. HYDR. CYLINDER

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

3

3

4

5

6

7

7

8

9

11

12

13

14

15

17

18

19

20

21

21

22

22

23

23

23

23

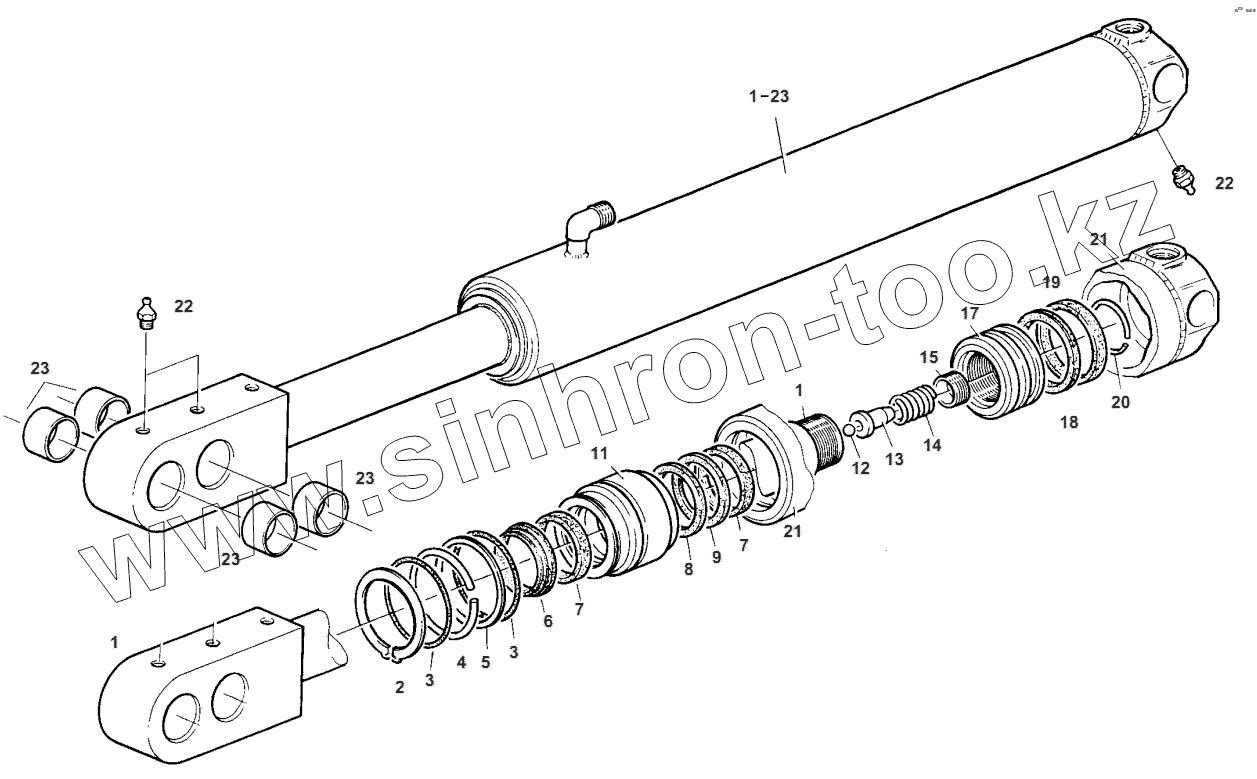

Позиция на иллюстрации	Заводской номер детали		Название детали
1	G001990010940		SET OF GASKETS
1	H170892530060		PISTON ROD
1	G170892530030		D.A. HYDR. CYLINDER
2	X530006346000		CIRCLIP
3	X548932466000		O-RING
4	210301120430		SNAP RING
5	X566307301000		SUPPORTING RING
6	X547580001000		GASKET
7	X560240001000		GUIDE RING
8	X547530002000		GASKET
9	X547530000000		GASKET
11	170892530500		BRACKET BUSHING
12	X624204700000		BALL
13	F524893060050		BOLT
14	178893530210		PRESSURE SPRING
15	F524893060040		THREADED PIECE
17	158891100220		PISTON
18	X547550100000		GASKET
19	X560249001000		GUIDE RING
20	X533210646000		SNAP RING
21	H170892530100		CYLINDER LINER
22	X662500702000		LUBRICATOR
23	178894530040		BUSH

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
