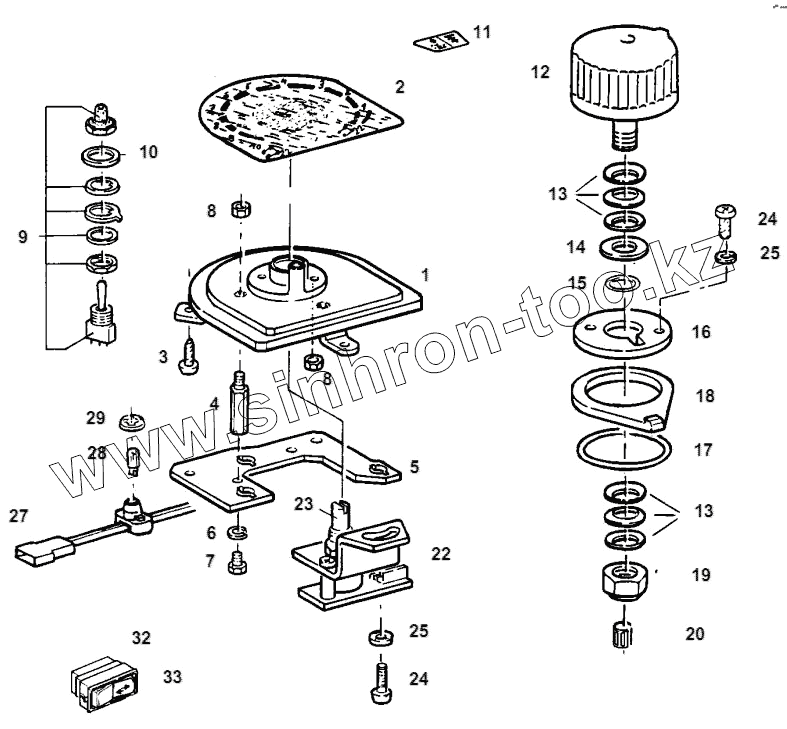

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. CONTROL PART
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
22
23
24
24
25
25
27
28
29
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524860100250 | CONTROL PANEL | |
| 2 | 524860100511 | INSTRUCTION PLATE | |
| 3 | Х473514100000 | SCREW | |
| 4 | 816860100450 | BOLT | |
| 5 | 524860100411 | PLATE | |
| 6 | Х520802201000 | SPRING RING | |
| 7 | Х487513705000 | HEXAGON SCREW | |
| 8 | Х428201839000 | HEXAGON NUT | |
| 9 | Х830240128000 | TOGGLE SWITCH | |
| 10 | 140861050222 | DISC | |
| 11 | 524860100520 | INSTRUCTION PLATE | |
| 12 | 339860100510 | HAND WHEEL | |
| 13 | Х699288446000 | DISC SPRING | |
| 14 | Х450909608000 | DISC | |
| 15 | Х548838666000 | O-RING | |
| 16 | 385860100530 | DISC | |
| 17 | Х548926801000 | O-RING | |
| 18 | 385860100540 | DISC | |
| 19 | Х430003839000 | HEXAGON NUT | |
| 20 | Х800510164000 | FASTENING BUSH | |
| 22 | G117862100200 | PRINTED CARD | |
| 23 | F816860100010 | POTENTIOMETER | |
| 24 | Х493007001000 | CUTTING SCREW | |
| 25 | Х454303308000 | DISC | |
| 27 | G816860100350 | CABLE | |
| 28 | F816860100060 | FILAMENT BULB | |
| 29 | Х536788500000 | RETAINER | |
| 32 | G524860100250 | TOGGLE SWITCH | |
| 32 | Х830050006000 | COVER | |
| 33 | Х830241311000 | INSERT ELEMENT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
