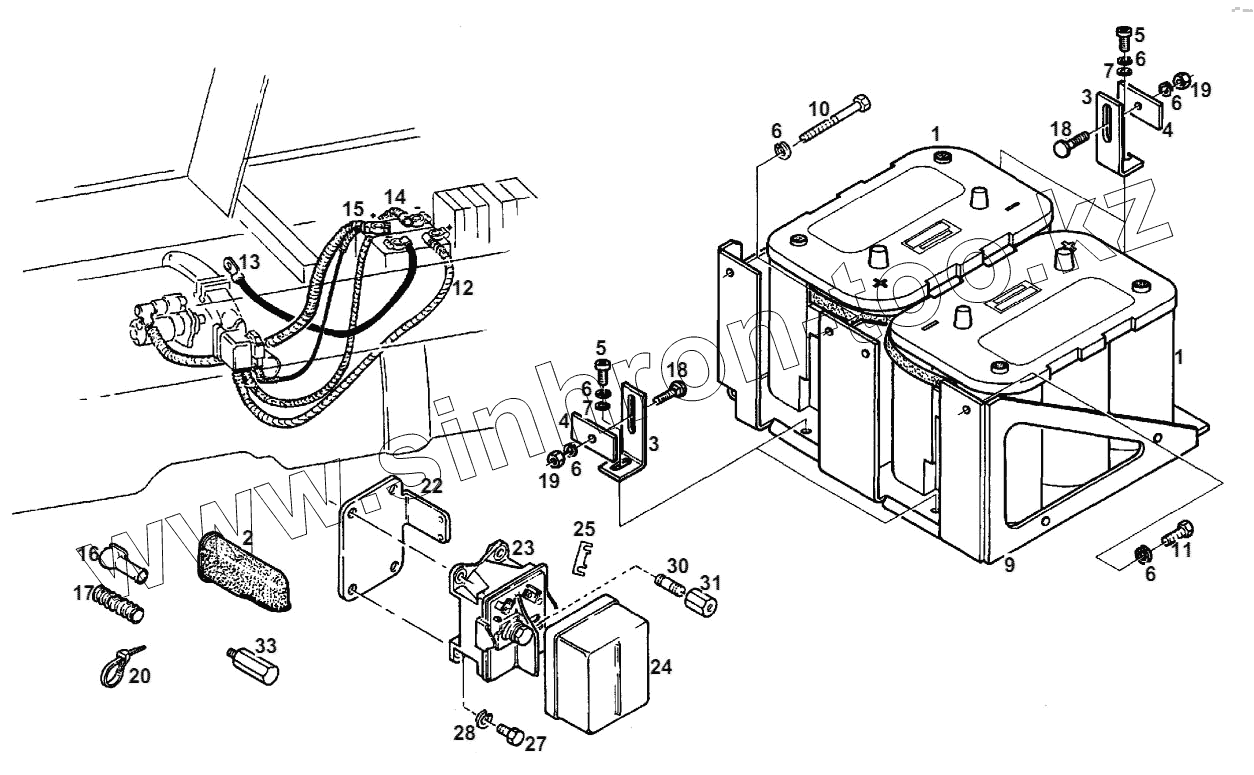

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. BATTERY INSTALLATION
1
1
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
22
23
24
25
27
28
30
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G524900051010 | BATTERY | |
| 2 | X509057800000 | PROTECTING CAP | |
| 3 | 524900051010 | RETAINING ANGLE | |
| 4 | 167301130110 | PLATE | |
| 5 | X485007301000 | CYLIND. HEAD SCREW | |
| 6 | X520803901000 | SPRING RING | |
| 7 | X450006308000 | DISC | |
| 9 | H524900050011 | CONSOLE | |
| 10 | X486526401000 | HEXAGON SCREW | |
| 11 | X487526841000 | HEXAGON SCREW | |
| 12 | H524900040131 | BATTERY LEAD | |
| 13 | H524900040101 | EARTH LEAD | |
| 14 | H524900040121 | EARTH LEAD | |
| 15 | H524900040111 | STARTER LINE | |
| 16 | F015900060030 | RUBBER CAP | |
| 17 | X665964900950 | PROTECTION HOSE | |
| 18 | X477828102000 | FLAT HEAD SCREW | |
| 19 | X428202439000 | HEXAGON NUT | |
| 20 | X668981022000 | CABLE TAPE | |
| 20 | X668980522000 | CABLE TAPE | |
| 22 | 524900040040 | SUPPORT | |
| 23 | G816900020010 | BATTERY SWITCH RELAY | |
| 24 | F816900020020 | CAP | |
| 25 | F816900020010 | FUSE | |
| 27 | X485007301000 | CYLIND. HEAD SCREW | |
| 28 | X520803901000 | SPRING RING | |
| 30 | X489131505000 | THREADED PIN | |
| 31 | 275900040010 | HEXAGON NUT | |
| 33 | 816900040080 | THREADED PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
