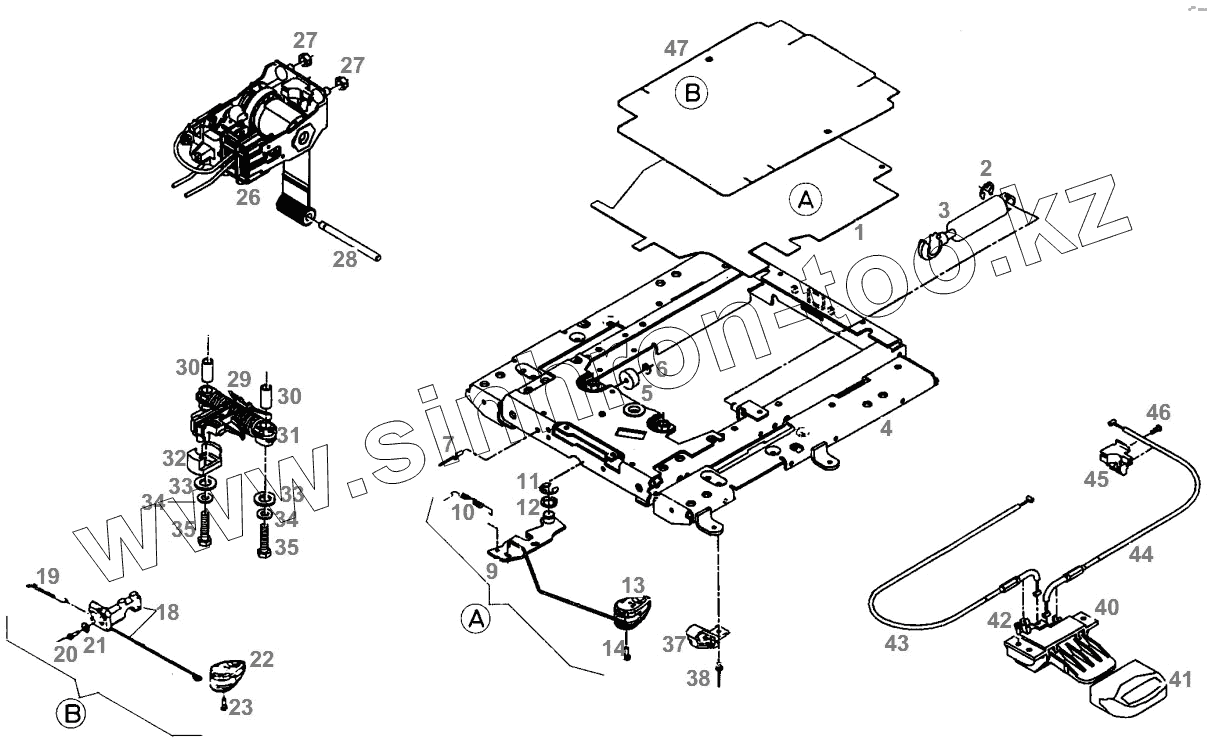

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. SPRING ASSY
1
2
3
4
5
6
7
9
10
11
12
13
14
18
19
20
20
21
22
23
26
27
27
28
29
30
30
31
32
33
33
34
34
35
35
37
38
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F312500030010 | COVER | |
| 2 | Х523303046000 | LOCKING WASHER | |
| 3 | F930500030070 | SHOCK ABSORBER | |
| 4 | F312500031460 | SPRING ASSY | |
| 5 | F930500030090 | BUFFER | |
| 6 | Х454303308000 | DISC | |
| 7 | F291500030430 | BLANK RIVET | |
| 9 | F312500030060 | FIXING LEVER | |
| 10 | F312500030050 | TENSION SPRING | |
| 11 | Х523304246000 | LOCKING WASHER | |
| 12 | F258514030390 | DISC | |
| 13 | F312500030070 | ACTUATOR | |
| 14 | F312500031470 | SCREW | |
| 18 | F524500033070 | FIXING LEVER | |
| 19 | F930500030110 | TENSION SPRING | |
| 20 | F916500031180 | SCREW | |
| 20 | F916500031180 | SCREW | |
| 21 | Х454303308000 | DISC | |
| 22 | F524500033100 | HANDLE | |
| 23 | F312500031470 | SCREW | |
| 26 | F930500030220 | CONTROL | |
| 27 | Х434102401000 | LOCKING NUT | |
| 28 | F312500031020 | BOLT | |
| 29 | F930500030210 | SPRING ASSEMBLY | |
| 30 | F198500030620 | PIPE | |
| 31 | F178500030460 | BUSH | |
| 32 | F178500030470 | BUFFER | |
| 33 | X450108701000 | DISC | |
| 34 | X450006308000 | DISC | |
| 35 | X487528205000 | HEXAGON SCREW | |
| 37 | F312500031050 | STOP | |
| 38 | F312500031060 | BLANK RIVET | |
| 40 | F312500031130 | ACTUATOR | |
| 41 | F716501030620 | HANDLE | |
| 42 | F716501030030 | FILL HEAD SCREW | |
| 43 | F312500031110 | BOWDEN CABLE | |
| 44 | F716501030610 | BOWDEN CABLE | |
| 45 | F312500031100 | RETAINER | |
| 46 | F312500031200 | SCREW | |
| 47 | F524500033080 | COVER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
