Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. SPRING ASSY
1
1
2
3
4
5
7
8
9
10
11
12
18
19
19
20
20
21
22
23
26
27
28
29
31
32
34
35
37
38
40
41
42
43
44
45
47

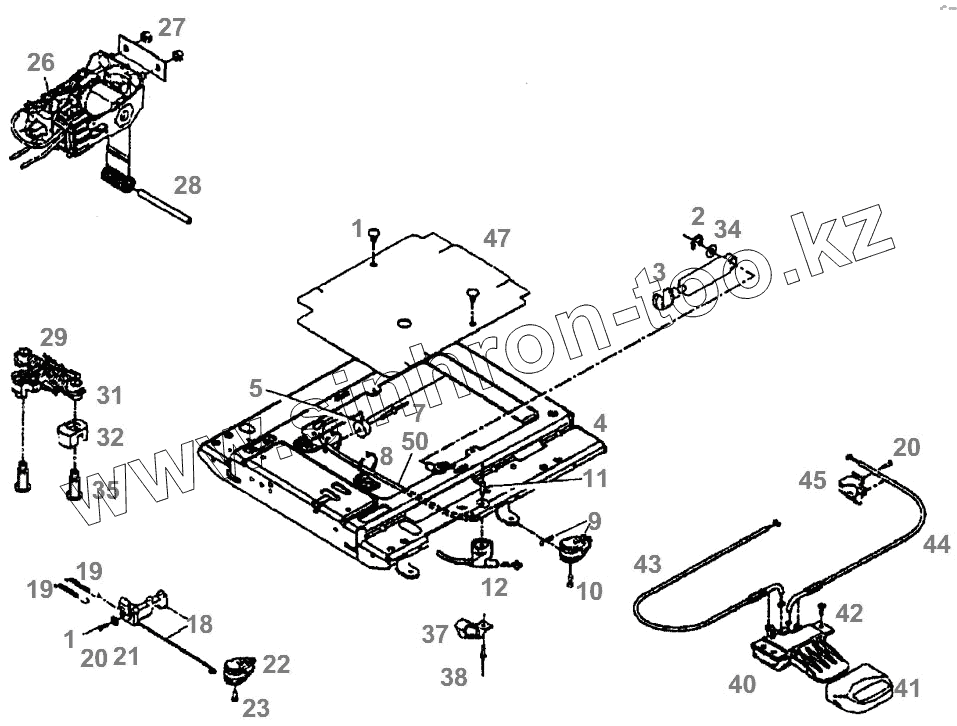

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F184531030210 | PLUG | |
| 2 | Х523303046000 | LOCKING WASHER | |
| 3 | F930500030070 | SHOCK ABSORBER | |
| 4 | F930500030080 | SPRING ASSY | |
| 5 | F930500030090 | BUFFER | |
| 7 | F166500030170 | BLANK RIVET | |
| 8 | F198500030540 | CABLE TAPE | |
| 9 | F716501030680 | HANDLE | |
| 10 | F312500031470 | SCREW | |
| 11 | F312500031060 | BLANK RIVET | |
| 12 | F716501030690 | GUIDE | |
| 18 | F930500030100 | FIXING LEVER | |
| 19 | F930500030110 | TENSION SPRING | |
| 20 | F916500031180 | SCREW | |
| 21 | X454303308000 | DISC | |
| 22 | F524500033100 | HANDLE | |
| 23 | F312500031470 | SCREW | |
| 26 | F930500030220 | CONTROL | |
| 27 | X434102401000 | LOCKING NUT | |
| 28 | F312500031020 | BOLT | |
| 29 | F930500030210 | SPRING ASSEMBLY | |
| 31 | F178500030460 | BUSH | |
| 32 | F178500030470 | BUFFER | |
| 34 | X450906300000 | DISC | |
| 35 | F930500030120 | COLLAR SCREW | |
| 37 | F312500031050 | STOP | |
| 38 | F312500031060 | BLANK RIVET | |
| 40 | F312500031130 | ACTUATOR | |
| 41 | F716501030620 | HANDLE | |
| 42 | F716501030030 | FILL HEAD SCREW | |
| 43 | F312500031110 | BOWDEN CABLE | |
| 44 | F716501030610 | BOWDEN CABLE | |
| 45 | F312500031100 | RETAINER | |
| 47 | F524500033080 | COVER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
