Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. SPRING ASSY
1
2
2
2
2
3
3
4
5
8
9
10
11
11
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
24
25
26
31
32
33
34
35
36
37
47
48
49
50
51
53
54
60

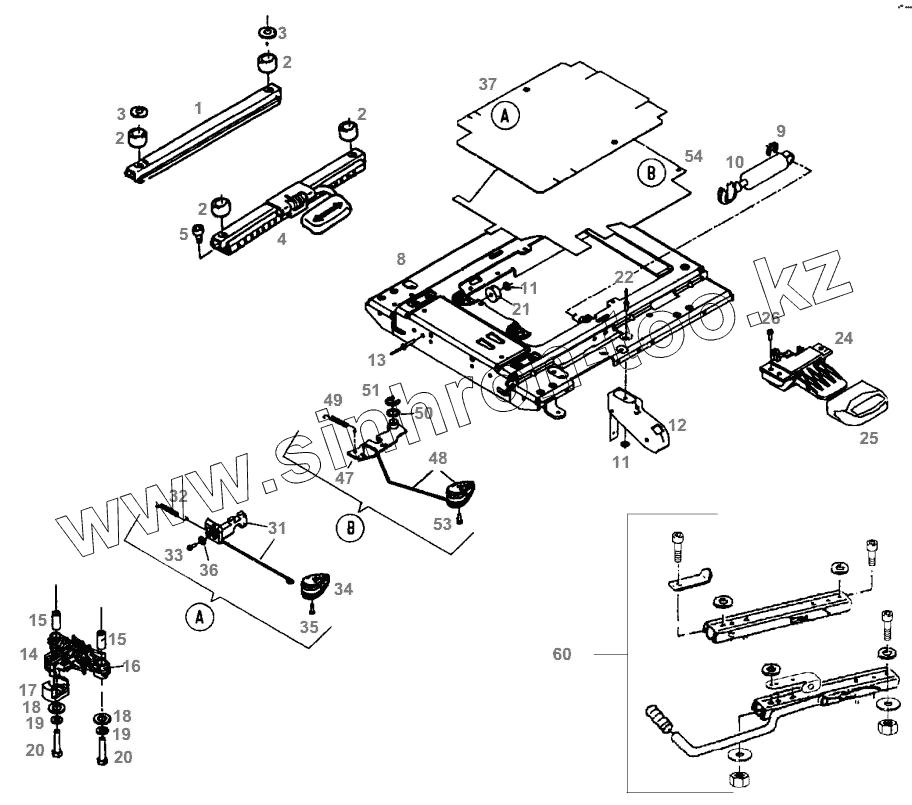

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F312500030390 | SUPPLEMENT BAR | |
| 2 | F312500030540 | BUSH | |
| 3 | Х450006308000 | DISC | |
| 4 | F312500030550 | ADJUSTABLE RAIL | |
| 5 | F205500030120 | CYLIND. HEAD SCREW | |
| 8 | F312500030080 | SPRING ASSY | |
| 9 | Х523303046000 | LOCKING WASHER | |
| 10 | F930500030070 | SHOCK ABSORBER | |
| 11 | Х454303308000 | DISC | |
| 12 | F312500030090 | INDICATOR | |
| 13 | F291500030430 | BLANK RIVET | |
| 14 | F930500030210 | SPRING ASSEMBLY | |
| 15 | F198500030620 | PIPE | |
| 16 | F178500030460 | BUSH | |
| 17 | F178500030470 | BUFFER | |
| 18 | X450108701000 | DISC | |
| 19 | X450006308000 | DISC | |
| 20 | X487528205000 | HEXAGON SCREW | |
| 21 | F930500030090 | BUFFER | |
| 22 | F205500030100 | BLANK RIVET | |
| 24 | F312500030130 | ACTUATOR | |
| 25 | F716501030620 | HANDLE | |
| 26 | F716501030030 | FILL HEAD SCREW | |
| 31 | F524500033070 | FIXING LEVER | |
| 32 | F930500030110 | TENSION SPRING | |
| 33 | F916500031180 | SCREW | |
| 34 | F524500033100 | HANDLE | |
| 35 | F312500031470 | SCREW | |
| 36 | X454303308000 | DISC | |
| 37 | F524500033080 | COVER | |
| 47 | F312500030060 | FIXING LEVER | |
| 48 | F312500030070 | ACTUATOR | |
| 49 | F312500030050 | TENSION SPRING | |
| 50 | F258514030390 | DISC | |
| 51 | X523304246000 | LOCKING WASHER | |
| 53 | F312500031470 | SCREW | |
| 54 | F312500030010 | COVER | |
| 60 | F312500030640 | ADJUSTABLE RAIC SET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
