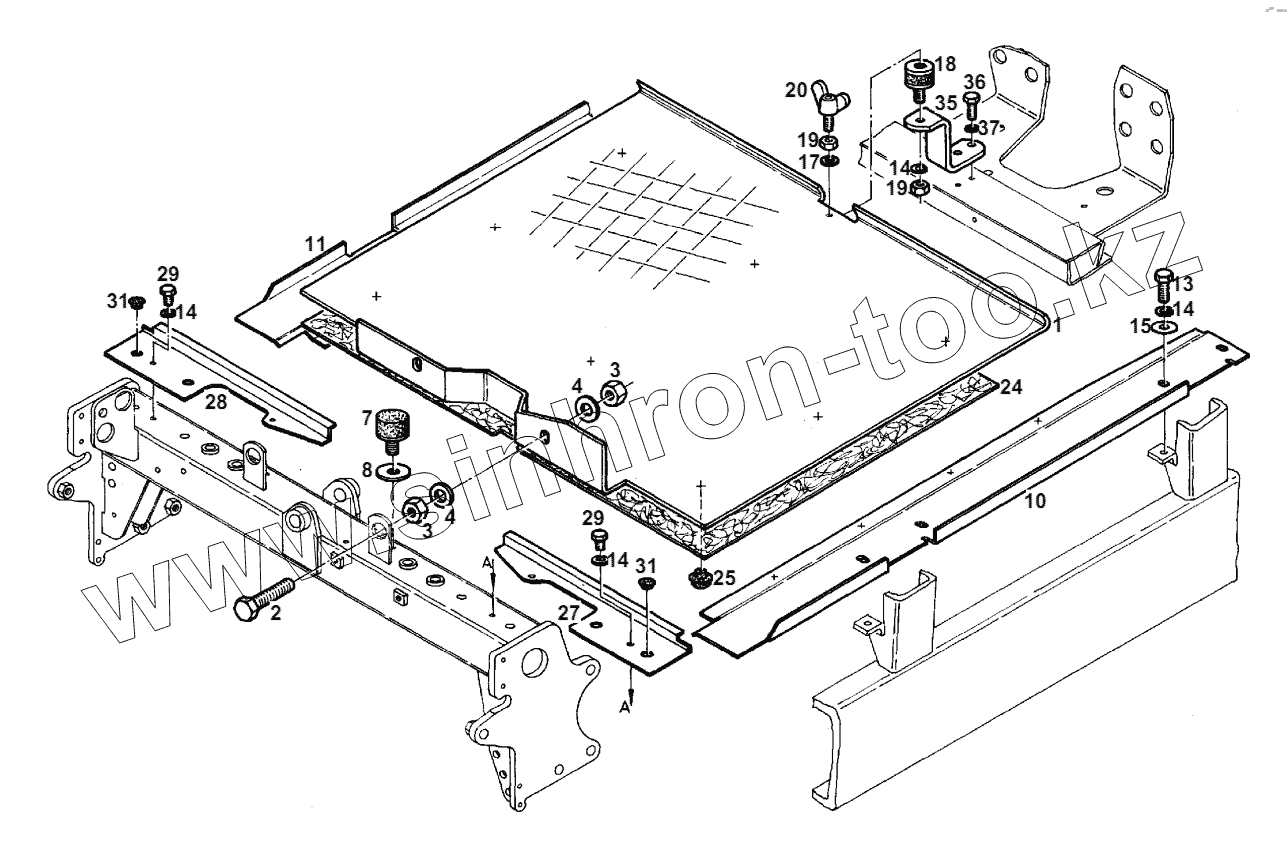

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. PLATFORM
1
2
3
3
4
4
7
8
10
11
13
14
14
14
14
15
17
18
19
19
20
24
25
27
28
29
29
31
31
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524500420202 | BOTTOM PLATE | |
| 2 | Х487531941000 | HEXAGON SCREW | |
| 3 | Х428802840000 | HEXAGON NUT | |
| 4 | Х450007508000 | DISC | |
| 7 | F230200060030 | BUFFER | |
| 8 | 278400090040 | DISC | |
| 10 | 524500420911 | STRIP | |
| 11 | 524500420931 | STRIP | |
| 13 | Х487527741000 | HEXAGON SCREW | |
| 14 | Х520803901000 | SPRING RING | |
| 15 | Х454306308000 | DISC | |
| 17 | 278860060040 | DISC | |
| 18 | Х653411200000 | BUFFER | |
| 19 | Х428202439000 | HEXAGON NUT | |
| 20 | Х472027701000 | WING SCREW | |
| 24 | 524500420990 | INSULATING MAT | |
| 25 | 198500905070 | CAP | |
| 27 | 524500420060 | ANGLE | |
| 28 | 524500420070 | ANGLE | |
| 29 | Х487527441000 | HEXAGON SCREW | |
| 31 | Х499503395000 | LOCKING PLUG | |
| 35 | 524500420080 | SUPPORT | |
| 36 | Х487527941000 | HEXAGON SCREW | |
| 37 | Х520803901000 | SPRING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
