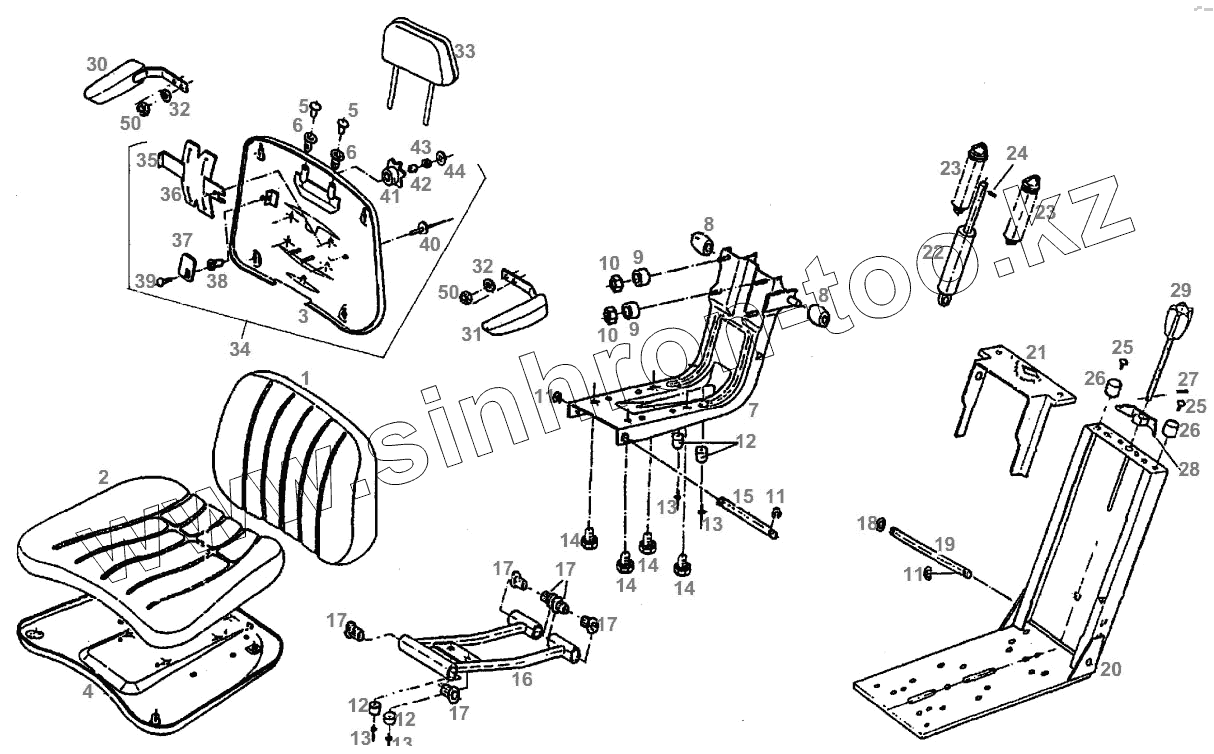

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. PASSENGER SEAT
1
2
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
11
12
12
12
13
13
13
13
14
14
14
14
15
16
17
17
17
17
17
18
19
20
21
22
23
23
24
25
25
26
26
27
28
29
30
31
32
32
33
34
39
40
41
42
43
44
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F524500032130 | BACKREST PAD | |
| 2 | F524500032140 | SEAT CUSHION | |
| 3 | F524500032030 | BACK PART | |
| 4 | F524500032040 | SEAT PLATE | |
| 5 | F275500030660 | PIPE END CAP | |
| 6 | F291500030230 | BUSH | |
| 7 | F524500032050 | DRIVER | |
| 8 | F145504030200 | ROLLER | |
| 9 | F524500033050 | BUSH | |
| 10 | X434102401000 | LOCKING NUT | |
| 11 | X523304246000 | LOCKING WASHER | |
| 12 | F166500030160 | BUFFER | |
| 13 | F166500030170 | BLANK RIVET | |
| 14 | F198500030180 | SCREW | |
| 15 | F145504030060 | BOLT | |
| 16 | F524500032060 | ARM | |
| 17 | F268500030080 | BUSH | |
| 18 | X450008708000 | DISC | |
| 19 | F524500032070 | BOLT | |
| 20 | F524500032080 | SPRING BEARING | |
| 21 | F524500032090 | COVER | |
| 22 | F524500032100 | SHOCK ABSORBER | |
| 23 | F166500030250 | TENSION SPRING | |
| 24 | X443743702000 | TUBULAR RIVET | |
| 25 | X493812500000 | SELF-TAPPING SCREW | |
| 26 | F524500032110 | BUFFER | |
| 27 | X500609646000 | SP-PIN | |
| 28 | F205500030020 | SPRING BRACKET | |
| 29 | F524500032120 | SPINDLE | |
| 30 | F524500032150 | ARM REST | |
| 31 | F524500032160 | ARM REST | |
| 32 | F166500030270 | DISC | |
| 33 | F312500031440 | BACKREST EXTENSION | |
| 34 | F524500032170 | LUMBAR SUPPORT | |
| 39 | X477832036000 | FLAT HEAD SCREW | |
| 40 | X444913001000 | BLANK RIVET | |
| 41 | F524500032180 | STAR KNOB | |
| 42 | F524500032190 | BUSH | |
| 43 | F524500032200 | NUT | |
| 44 | F291500030340 | COVER | |
| 50 | X434102401000 | LOCKING NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
