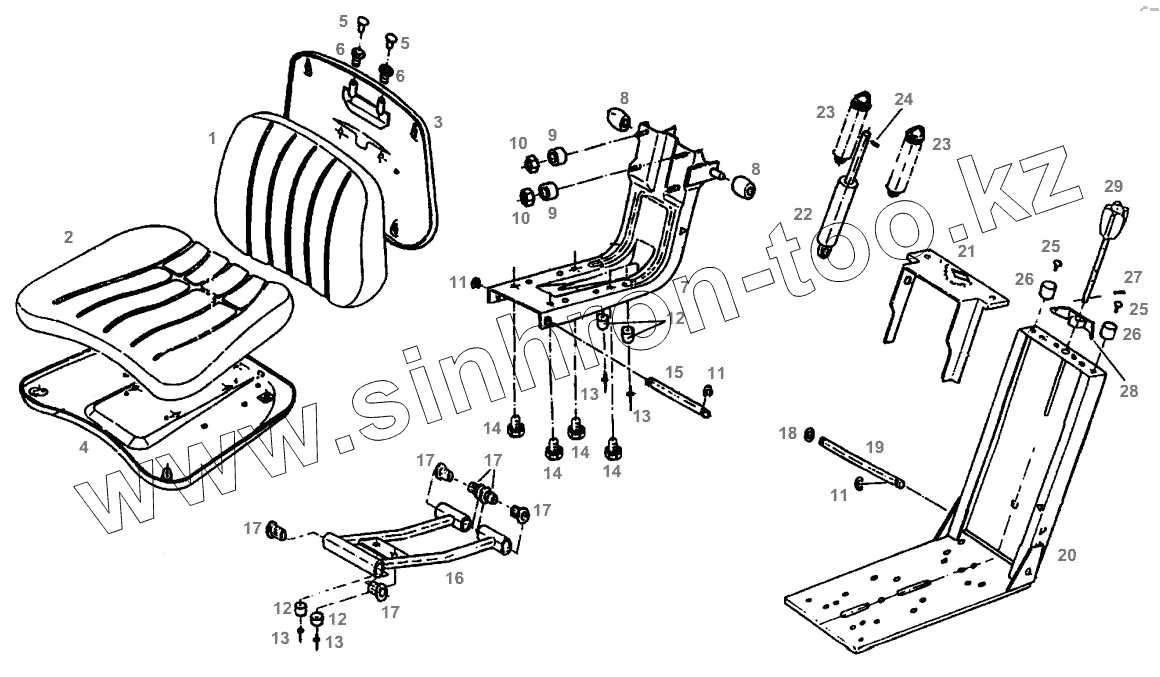

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. PASSENGER SEAT
1
2
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
11
12
12
12
13
13
13
13
14
14
14
14
15
16
17
17
17
17
17
18
19
20
21
22
23
23
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F524500032010 | BACKREST PAD | |
| 2 | F524500032020 | SEAT CUSHION | |
| 3 | F524500032030 | BACK PART | |
| 4 | F524500032040 | SEAT PLATE | |
| 5 | F275500030660 | PIPE END CAP | |
| 6 | F291500030230 | BUSH | |
| 7 | F524500032050 | DRIVER | |
| 8 | F145504030200 | ROLLER | |
| 9 | F524500033050 | BUSH | |
| 10 | X434102401000 | LOCKING NUT | |
| 11 | X523304246000 | LOCKING WASHER | |
| 12 | F166500030160 | BUFFER | |
| 13 | F166500030170 | BLANK RIVET | |
| 14 | F198500030180 | SCREW | |
| 15 | F145504030060 | BOLT | |
| 16 | F524500032060 | ARM | |
| 17 | F268500030080 | BUSH | |
| 18 | X450008708000 | DISC | |
| 19 | F524500032070 | BOLT | |
| 20 | F524500032080 | SPRING BEARING | |
| 21 | F524500032090 | COVER | |
| 22 | F524500032100 | SHOCK ABSORBER | |
| 23 | F166500030250 | TENSION SPRING | |
| 24 | X443743702000 | TUBULAR RIVET | |
| 25 | X493812500000 | SELF-TAPPING SCREW | |
| 26 | F524500032110 | BUFFER | |
| 27 | X500609646000 | SP-PIN | |
| 28 | F205500030020 | SPRING BRACKET | |
| 29 | F524500032120 | SPINDLE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
