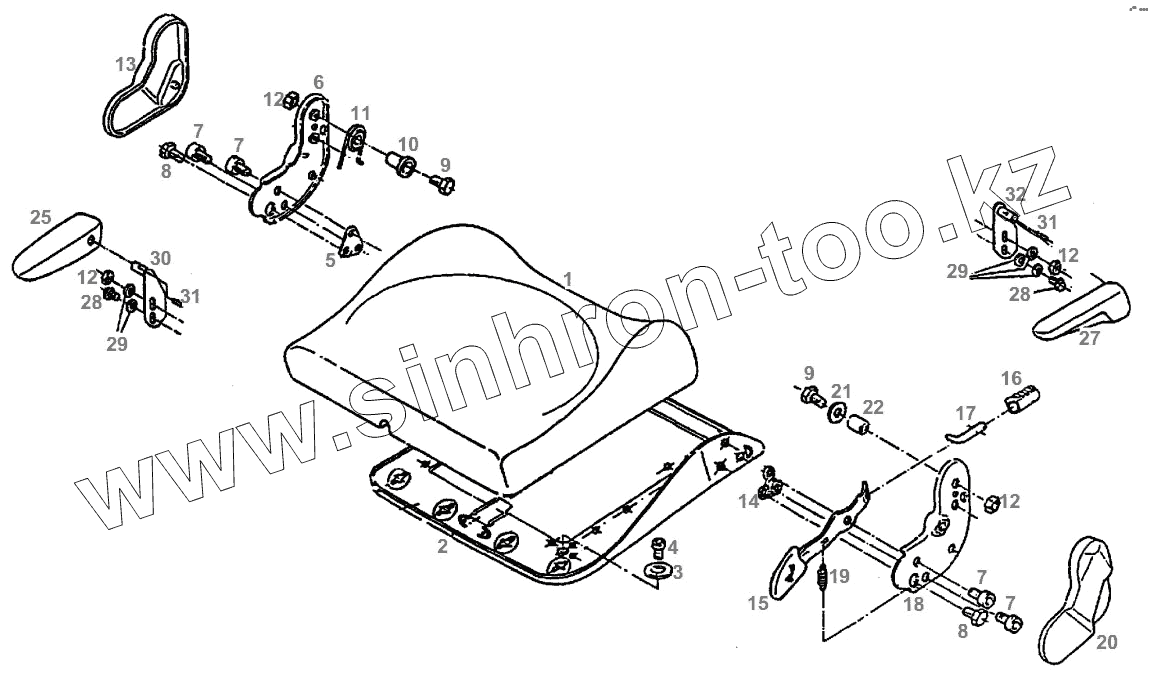

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. PASSENGER SEAT
1
2
3
4
5
6
7
7
7
7
8
8
9
9
10
11
12
12
12
12
13
14
15
16
18
19
20
21
22
25
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F524500033130 | SEAT CUSHION | |
| 2 | F524500033040 | SEAT PLATE | |
| 3 | Х450906300000 | DISC | |
| 4 | F198500030870 | CYLIND. HEAD SCREW | |
| 5 | F312500030520 | SPACER PLATE | |
| 6 | F198500030050 | ARMATURE | |
| 7 | F312500030330 | CYLIND. HEAD SCREW | |
| 8 | F198500030010 | HEXAGON SCREW | |
| 9 | Х487528205000 | HEXAGON SCREW | |
| 10 | F312500030560 | SUPPORT | |
| 11 | F198500030030 | YOKE SPRING | |
| 12 | Х434102401000 | LOCKING NUT | |
| 13 | F198500030240 | COVER | |
| 14 | F312500030370 | SPACER PLATE | |
| 15 | F312500030380 | LEVER | |
| 16 | F198500030060 | ARMATURE | |
| 18 | F294500030060 | ARMATURE | |
| 19 | F198500030110 | TENSION SPRING | |
| 20 | F198500030230 | COVER | |
| 21 | X454306308000 | DISC | |
| 22 | F294500030220 | BUSH | |
| 25 | G246500908010 | ARM REST | |
| 27 | G246500907010 | ARM REST | |
| 28 | F198500030180 | SCREW | |
| 29 | X450906300000 | DISC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
