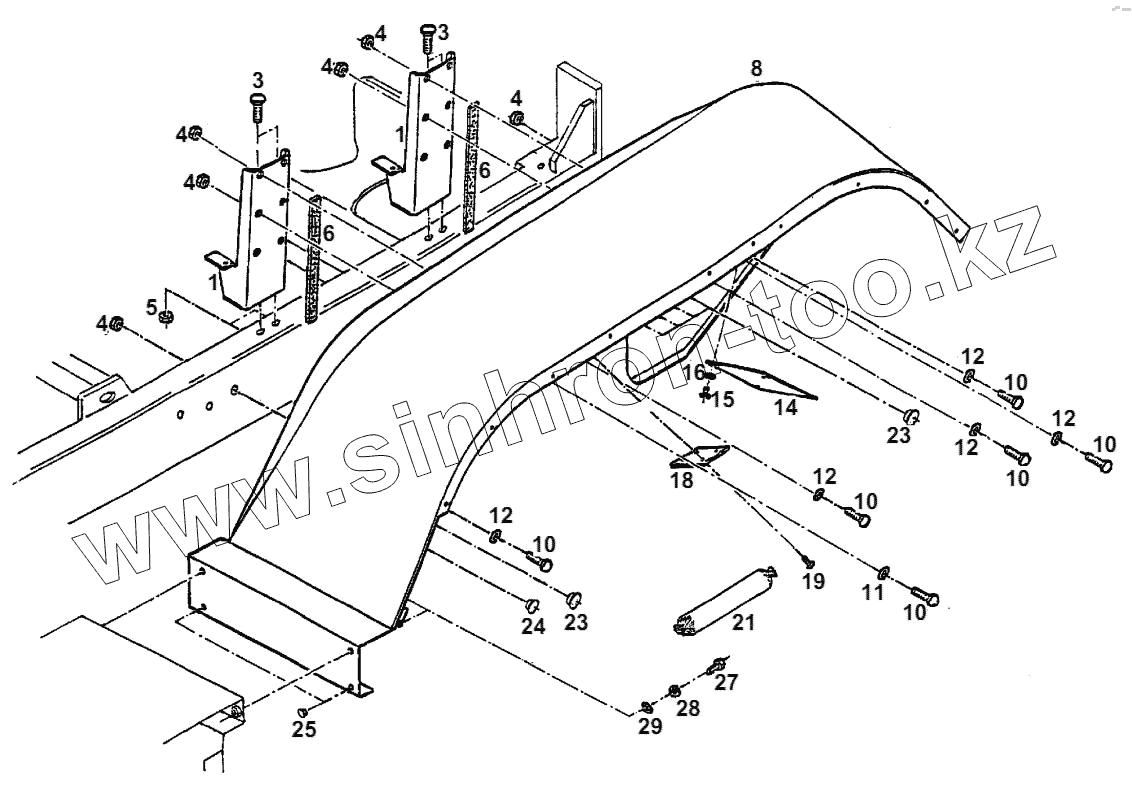

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. MUDGUARD REAR
1
1
3
3
3
4
4
4
4
4
4
5
6
6
8
8
10
10
10
10
10
10
11
12
12
12
12
12
14
15
16
18
19
21
23
23
24
25
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524700040030 | SUPPORT | |
| 3 | Х487531741000 | HEXAGON SCREW | |
| 3 | Х487535641000 | HEXAGON SCREW | |
| 4 | Х434103240000 | HEXAGON NUT | |
| 5 | Х434102840000 | HEXAGON NUT | |
| 6 | Х903005235995 | SEALING RIBBON | |
| 8 | Н524700040012 | MUDGUARD | |
| 8 | Н524700040022 | MUDGUARD | |
| 10 | Х487535441000 | HEXAGON SCREW | |
| 11 | Х450008708000 | DISC | |
| 12 | Х454308700000 | DISC | |
| 14 | 816500420520 | COVER | |
| 15 | Х495319875000 | SELF-TAPPING SCREW | |
| 16 | Х450005108000 | DISC | |
| 18 | 117500420410 | COVER | |
| 19 | Х493812005000 | SELF-TAPPING SCREW | |
| 21 | Х903053634000 | SEALING COMPOUND | |
| 23 | Х563210800000 | LOCKING PLUG | |
| 24 | Х563210800000 | LOCKING PLUG | |
| 25 | Х499503696000 | LOCKING PLUG | |
| 27 | Х487531341000 | HEXAGON SCREW | |
| 28 | Х520804401000 | SPRING RING | |
| 29 | Х454407508000 | DISC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
