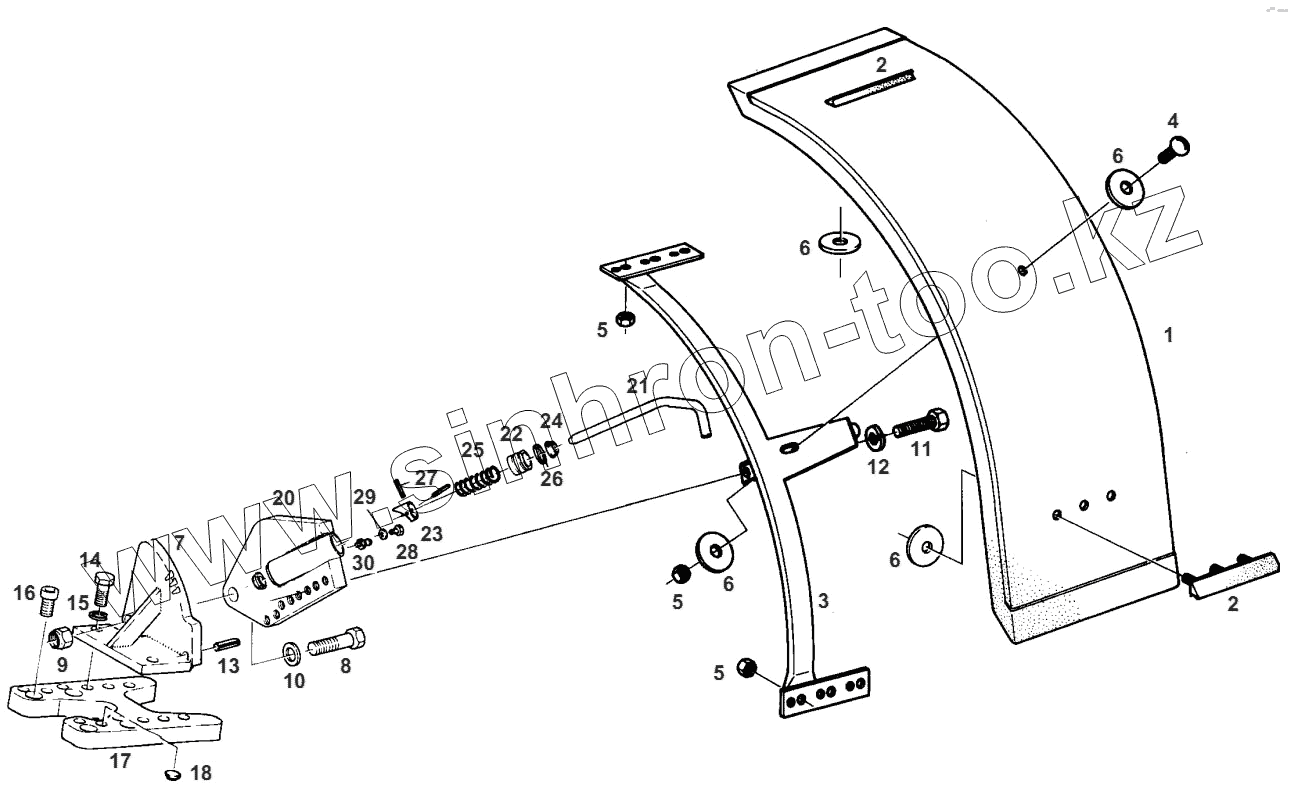

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. MUD GUARDS ADJUSTAB.
1
2
2
3
3
4
5
5
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
20
20
21
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 199700030010 | MUDGUARD | |
| 2 | 385700030061 | HANDLE | |
| 3 | Н385700030191 | STRUT | |
| 3 | Н385700030181 | STRUT | |
| 4 | Х477828102000 | FLAT HEAD SCREW | |
| 5 | Х428202439000 | HEXAGON NUT | |
| 6 | Х454308700000 | DISC | |
| 7 | Н385700030070 | CONSOLE | |
| 7 | Н385700030080 | CONSOLE | |
| 8 | Х487555105000 | HEXAGON SCREW | |
| 9 | Х434105040000 | HEXAGON NUT | |
| 10 | Х450011408000 | DISC | |
| 11 | Х487541106000 | HEXAGON SCREW | |
| 12 | Х520806001000 | SPRING RING | |
| 13 | Х500636246000 | SP-PIN | |
| 14 | Х487550305000 | HEXAGON SCREW | |
| 15 | Х520807201000 | SPRING RING | |
| 16 | Х485029105000 | CYLIND. HEAD SCREW | |
| 17 | 198701030023 | PLATE | |
| 17 | 198701030033 | PLATE | |
| 18 | Х499502495000 | LOCKING PLUG | |
| 18 | Х499513595000 | LOCKING PLUG | |
| 18 | Х499503395000 | LOCKING PLUG | |
| 20 | Н385700030120 | ADJUSTING DEVICE | |
| 20 | Н385700030170 | ADJUSTING DEVICE | |
| 21 | 385700030131 | BOLT | |
| 21 | 385700030161 | BOLT | |
| 22 | 385700030110 | BUSH | |
| 23 | 385700030140 | BUSH | |
| 23 | 385700030170 | BUSH | |
| 24 | Х540402500000 | SCRAPER | |
| 25 | Х699319100000 | PRESSURE SPRING | |
| 26 | Х548873500000 | O-RING | |
| 27 | Х500615946000 | SP-PIN | |
| 28 | Х487520241000 | HEXAGON SCREW | |
| 29 | Х450005108000 | DISC | |
| 30 | Х662500702000 | LUBRICATOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
