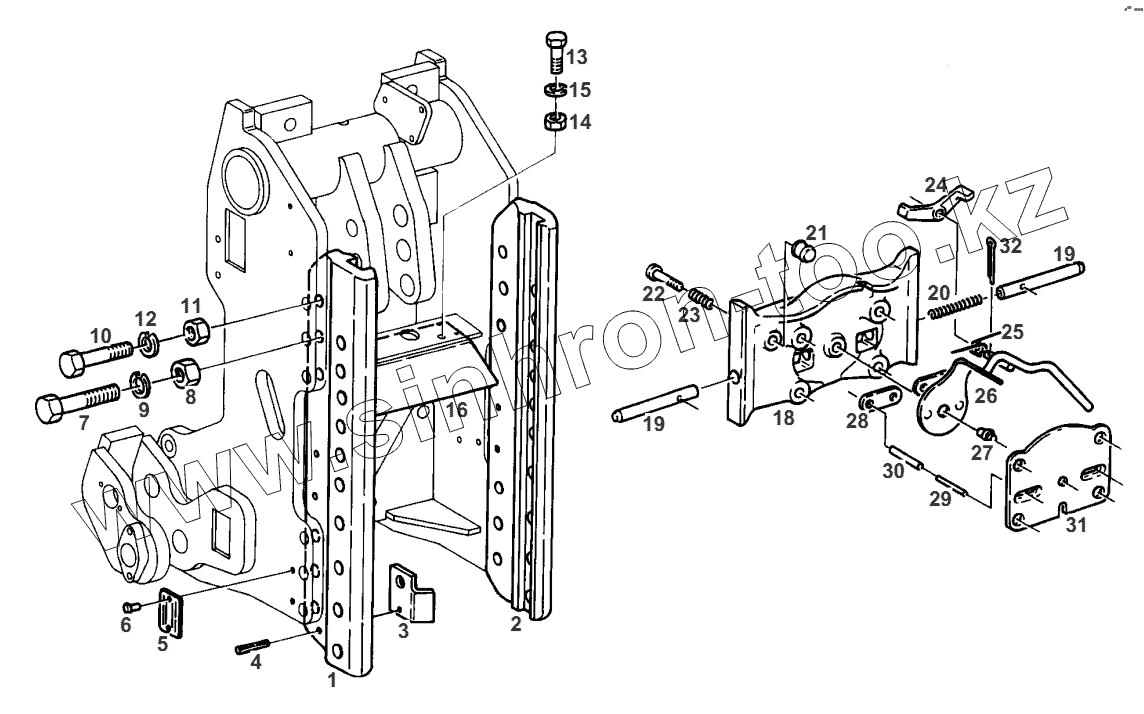

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. HITCH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312500060100 | SLIDE RAIL | |
| 2 | 312500060110 | SLIDE RAIL | |
| 3 | 199500060040 | ANGLE | |
| 4 | Х500628146000 | SP-PIN | |
| 5 | 524500060010 | TYPE PLATE | |
| 6 | Х419432887000 | NOTCHED PIN | |
| 7 | Х480126101000 | FITTED BOLT | |
| 8 | Х428204405000 | HEXAGON NUT | |
| 9 | Х520807201000 | SPRING RING | |
| 10 | Х487545606000 | HEXAGON SCREW | |
| 11 | Х428204005000 | HEXAGON NUT | |
| 12 | Х520806601000 | SPRING RING | |
| 13 | Х487527941000 | HEXAGON SCREW | |
| 14 | Х428202439000 | HEXAGON NUT | |
| 15 | Х520803901000 | SPRING RING | |
| 16 | 199500060031 | PROTECTION HOOD | |
| 18 | G199500060010 | LOCK | |
| 18 | 199500060301 | BASE PLATE | |
| 19 | 199500060310 | BOLT | |
| 20 | 178500060200 | PRESSURE SPRING | |
| 21 | 199500060332 | NUT | |
| 22 | Х485024100000 | CYLIND. HEAD SCREW | |
| 23 | Х699310500000 | PRESSURE SPRING | |
| 24 | 199500060350 | LEVER | |
| 25 | 199500060340 | YOKE SPRING | |
| 26 | Н199500060100 | SHIFTING | |
| 27 | 178500060910 | BEARING JOURNAL | |
| 28 | 178500060210 | SHACKLE | |
| 29 | Х500622300000 | SP-PIN | |
| 30 | Х500629146000 | SP-PIN | |
| 31 | 178500060900 | COVER SHEET | |
| 32 | Х531908308000 | SPLIT PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
