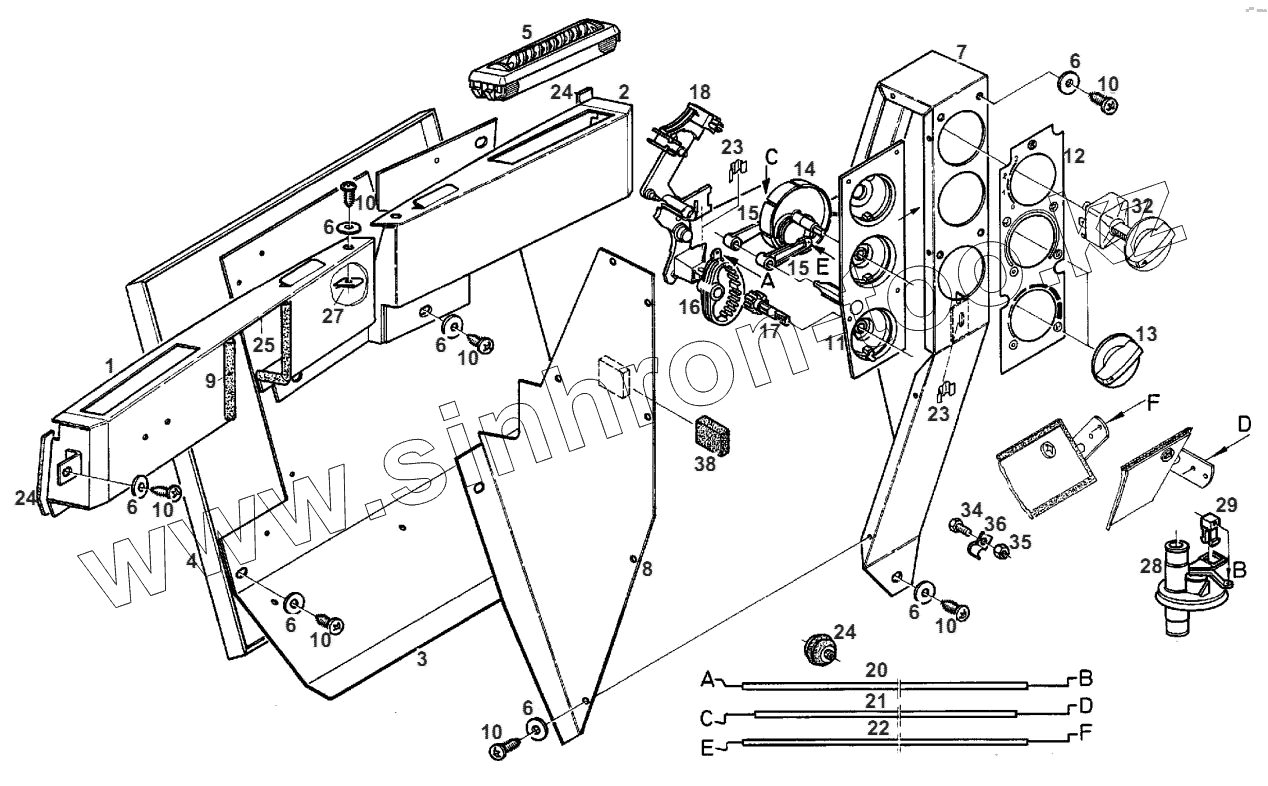

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. HEATING
1
2
3
4
5
5
6
6
6
6
6
6
6
7
8
9
10
10
10
10
10
10
10
11
12
13
14
15
15
16
17
18
20
21
22
23
23
24
24
24
25
27
28
29
34
35
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524810130111 | AIR DISTRIBUTOR | |
| 2 | Н524810130121 | AIR DISTRIBUTOR | |
| 3 | 524810130030 | COVER | |
| 4 | 524810130040 | INSULATING MAT | |
| 5 | G816810130071 | AIR DUCT | |
| 5 | 345810130200 | AIR DUCT | |
| 6 | Х454303908000 | DISC | |
| 7 | Н524810130140 | CARRIER | |
| 8 | 524810130661 | SHEET METAL | |
| 9 | Х304154162940 | SHAPED CORD | |
| 10 | Х495112100000 | SELF-TAPPING SCREW | |
| 11 | 524810130310 | CONSOLE | |
| 12 | 524810130150 | LABEL | |
| 13 | 312810130240 | CONTROL KNOB | |
| 14 | 312810130500 | CAM DISK | |
| 15 | 312810130440 | LEVER | |
| 16 | 312810130452 | QUADRANT | |
| 17 | 312810130463 | SHAFT | |
| 18 | 716810130320 | SUPPORT | |
| 20 | Н524810130071 | CABLE | |
| 21 | Н524810130081 | CABLE | |
| 22 | Н524810130150 | CABLE | |
| 23 | Х699465000000 | PROFILE SPRING | |
| 24 | 816810270010 | GROMMET | |
| 25 | Х903005285995 | SEALING RIBBON | |
| 26 | Х903053634000 | SEALING COMPOUND | |
| 27 | Х435722500000 | SHEET METAL NUT | |
| 28 | 178810131040 | DISC VALVE | |
| 29 | Х536640000000 | CLIP | |
| 34 | Х487516805000 | HEXAGON SCREW | |
| 35 | Х428202039000 | HEXAGON NUT | |
| 36 | Х456900605000 | FASTENING COLLAR | |
| 38 | 178500020350 | RUBBER STRIP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
