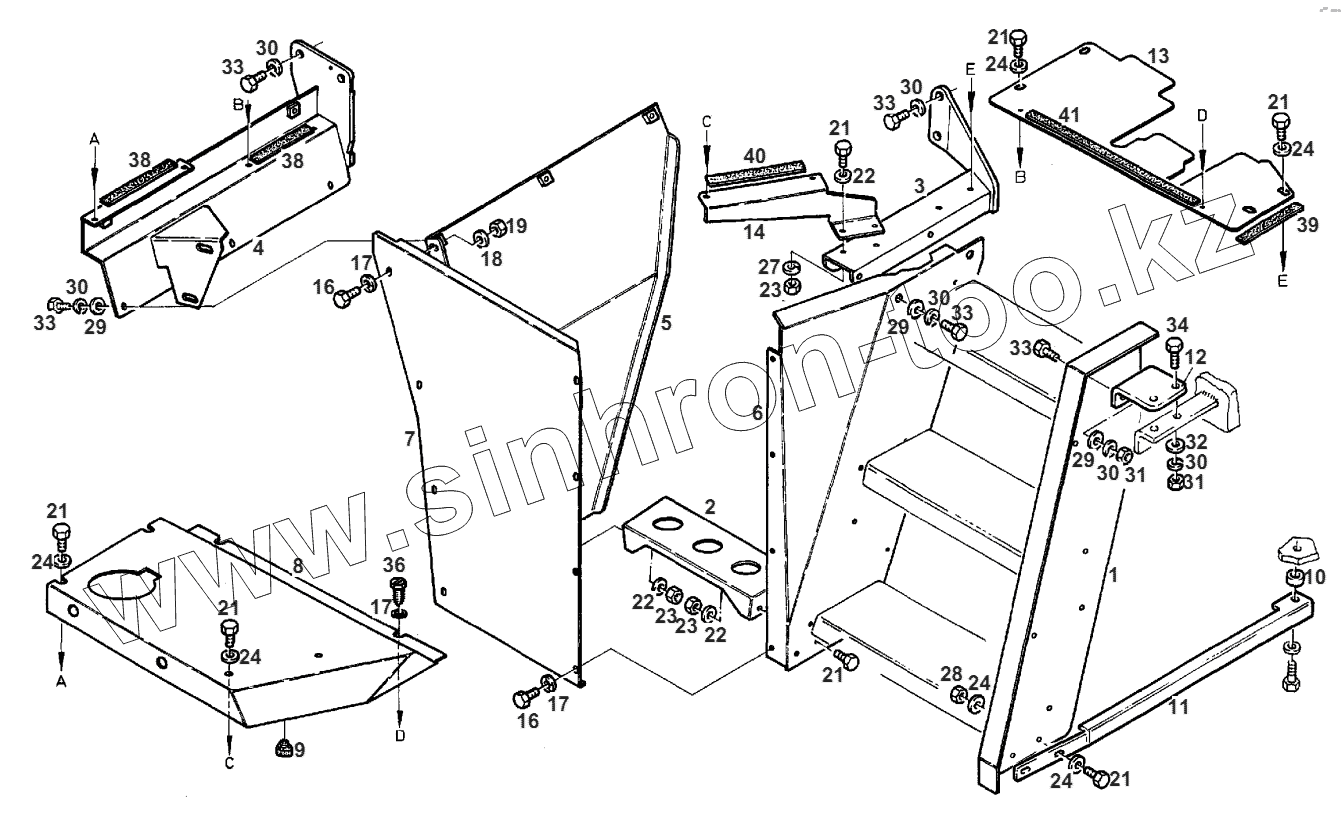

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 524500170800 | SHEET METAL | |
| 2 | 524500170840 | STIFFENING | |
| 3 | Н524500170082 | CARRIER | |
| 4 | Н524500170121 | CONSOLE | |
| 5 | Н524500170170 | REAR PANEL | |
| 6 | Н524500170160 | SHEET METAL | |
| 7 | 524500170810 | SHEET METAL | |
| 8 | Н524500170131 | COVER | |
| 9 | Х653005000000 | BUFFER | |
| 10 | 205500200020 | RING | |
| 11 | 524500170571 | STRUT | |
| 12 | 524500170560 | ANGLE | |
| 13 | 524500170591 | SHEET METAL | |
| 14 | Н524500170110 | SHEET METAL | |
| 16 | Х487520041000 | HEXAGON SCREW | |
| 17 | Х450005108000 | DISC | |
| 18 | Х521403047000 | SPRING WASHER | |
| 19 | Х428202239000 | HEXAGON NUT | |
| 21 | Х487526841000 | HEXAGON SCREW | |
| 22 | Х450006308000 | DISC | |
| 23 | Х434102440000 | HEXAGON NUT | |
| 24 | Х454306308000 | DISC | |
| 27 | Х520803901000 | SPRING RING | |
| 28 | Х428202439000 | HEXAGON NUT | |
| 29 | Х454407508000 | DISC | |
| 30 | Х520804401000 | SPRING RING | |
| 31 | Х428202839000 | HEXAGON NUT | |
| 32 | Х450007508000 | DISC | |
| 33 | Х487531505000 | HEXAGON SCREW | |
| 34 | Х487531741000 | HEXAGON SCREW | |
| 36 | Х495319875000 | SELF-TAPPING SCREW | |
| 38 | Х903005285995 | SEALING RIBBON | |
| 39 | Х903005285995 | SEALING RIBBON | |
| 40 | Х903005285995 | SEALING RIBBON | |
| 41 | Х903005285995 | SEALING RIBBON |
