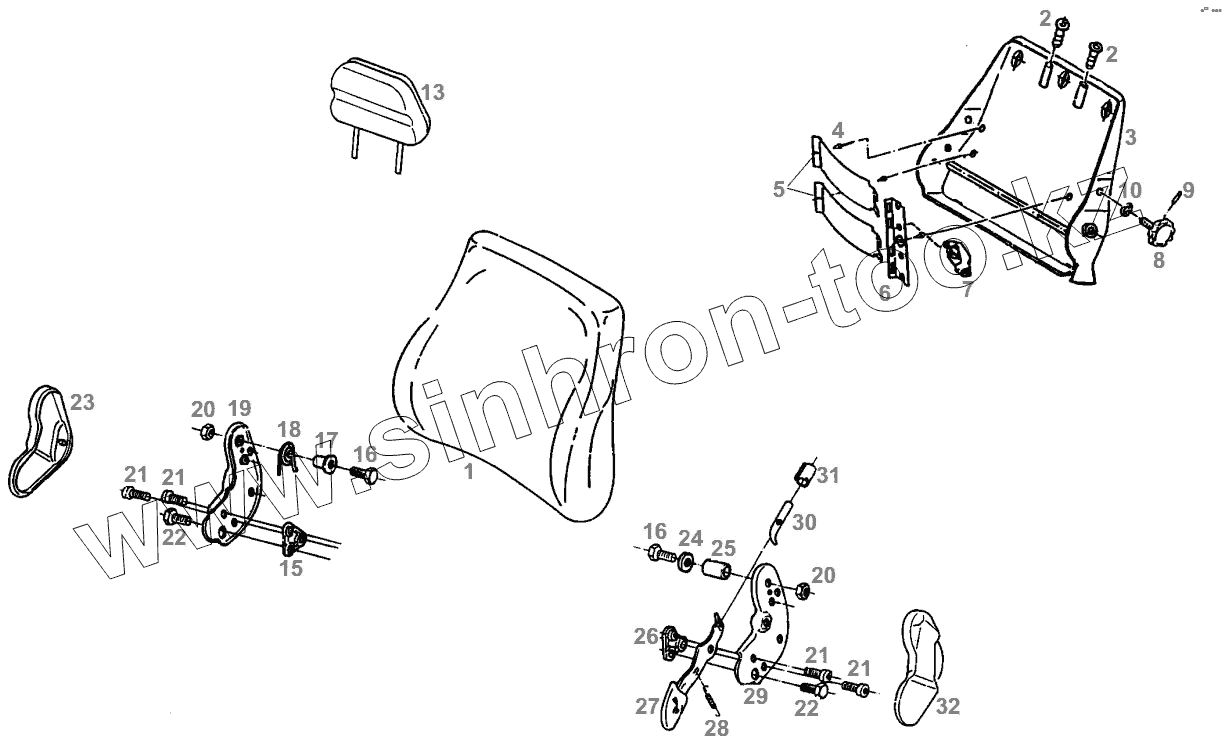

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT
1
2
2
3
4
5
8
13
15
16
16
17
18
19
20
20
21
21
21
21
22
22
23
24
25
26
27
28
29
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F312500030630 | BACKREST PAD | |
| 2 | F291500030230 | BUSH | |
| 3 | F524500033010 | BACK PART | |
| 4 | Х444913001000 | BLANK RIVET | |
| 5 | F524500033020 | LUMBAR SUPPORT | |
| 8 | F524500033030 | SPINDLE | |
| 13 | F312500031440 | BACKREST EXTENSION | |
| 15 | F312500030520 | SPACER PLATE | |
| 16 | Х487528205000 | HEXAGON SCREW | |
| 17 | F312500031290 | BUSH | |
| 18 | F198500030030 | YOKE SPRING | |
| 19 | F198500030050 | ARMATURE | |
| 20 | Х434102401000 | LOCKING NUT | |
| 21 | F312500030330 | CYLIND. HEAD SCREW | |
| 22 | F198500030010 | HEXAGON SCREW | |
| 23 | F198500030240 | COVER | |
| 24 | Х454306308000 | DISC | |
| 25 | F294500030220 | BUSH | |
| 26 | F312500030370 | SPACER PLATE | |
| 27 | F312500030380 | LEVER | |
| 28 | F198500030110 | TENSION SPRING | |
| 29 | F294500030060 | ARMATURE | |
| 30 | F198500030060 | ARMATURE | |
| 32 | F198500030230 | COVER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
