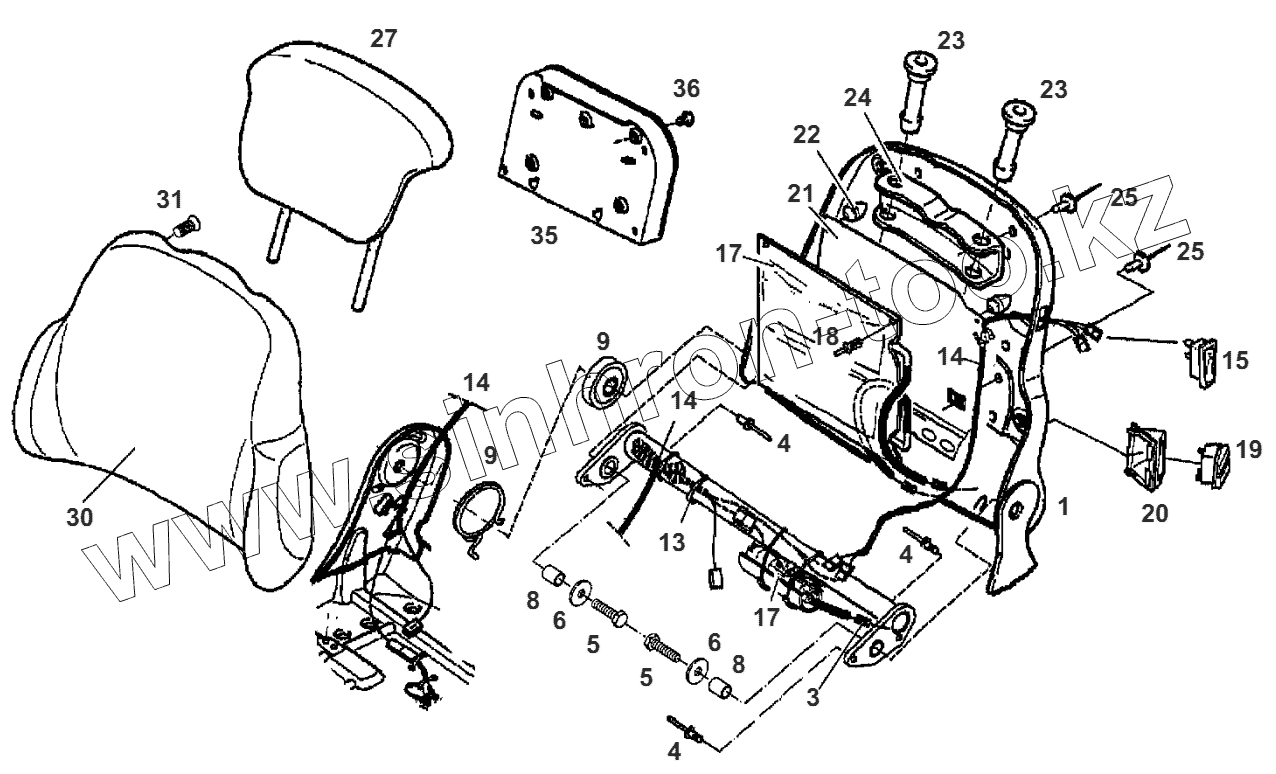

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT
1
3
4
4
4
5
5
6
6
8
8
9
9
13
14
14
14
15
17
17
18
20
21
22
23
23
24
25
25
27
30
31
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F117500032020 | BACK PART | |
| 3 | F916501030060 | PRESSURE SPRING | |
| 4 | F716501030190 | BLANK RIVET | |
| 5 | Х487528341000 | HEXAGON SCREW | |
| 6 | Х454306308000 | DISC | |
| 8 | F515500030040 | BUSH | |
| 9 | F716501030740 | YOKE SPRING | |
| 13 | F198500030540 | CABLE TAPE | |
| 14 | F312500031280 | WIRING HARNESS | |
| 15 | F916501030110 | SWITCH | |
| 17 | F916501030100 | LUMBAR SUPPORT | |
| 18 | F916501030090 | BODY-BOUND RIVET | |
| 20 | F916501030070 | COVER | |
| 21 | F916501030080 | PLATE | |
| 22 | F158500030010 | RUBBER BUFFER | |
| 23 | F716501030510 | GUIDE SLEEVE | |
| 24 | F716501030520 | RETAINER | |
| 25 | F716501030490 | BLANK RIVET | |
| 27 | F716501030040 | BACKREST EXTENSION | |
| 30 | F916501030010 | BACKREST PAD | |
| 31 | F716501030030 | FILL HEAD SCREW | |
| 35 | G515500030100 | BAG | |
| 36 | X490617400000 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
