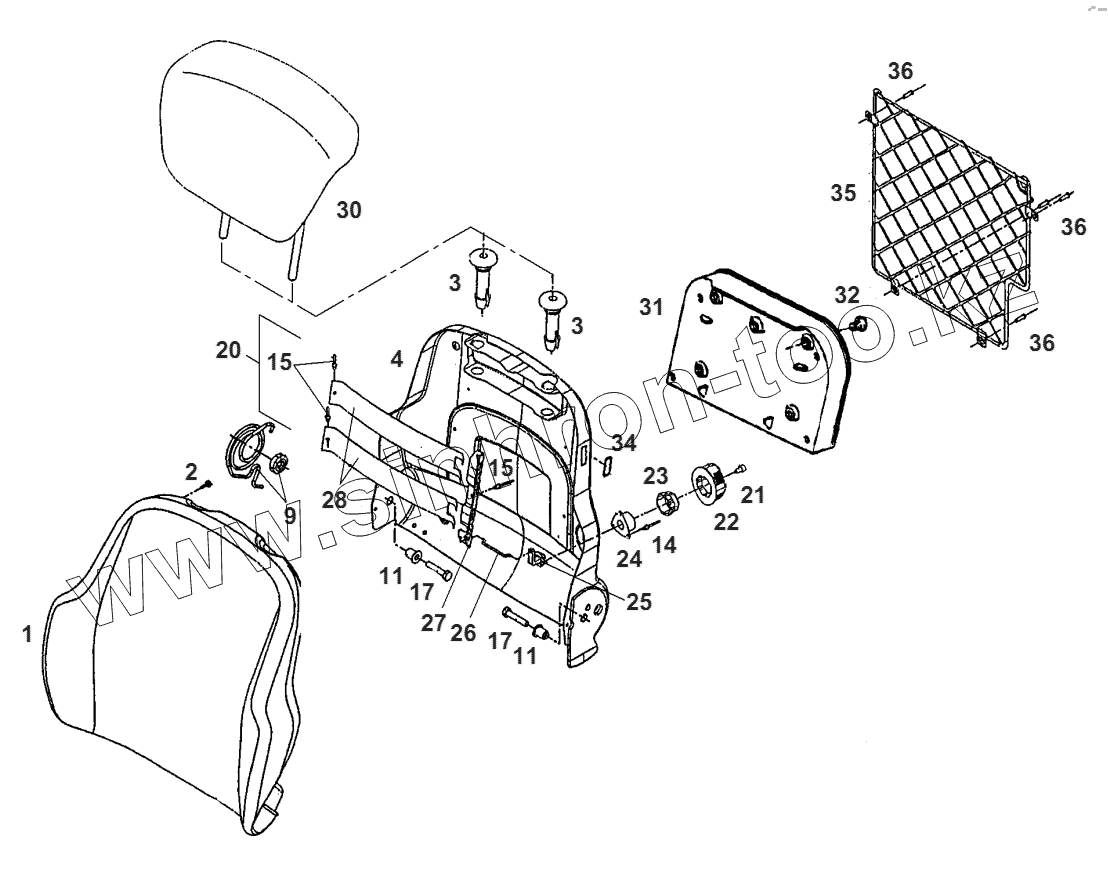

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT
1
2
3
3
4
9
11
11
14
15
15
17
17
20
21
22
23
24
25
26
27
28
30
31
32
34
35
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F716501030010 | BACKREST PAD | |
| 2 | F718500030100 | ROUND HEAD SCREW | |
| 3 | F716501030510 | GUIDE SLEEVE | |
| 4 | F411501030070 | BACK PART | |
| 9 | F716501030740 | YOKE SPRING | |
| 11 | F515500030040 | BUSH | |
| 14 | F716501030430 | BLANK RIVET | |
| 15 | F716501030490 | BLANK RIVET | |
| 17 | Х487528341000 | HEXAGON SCREW | |
| 20 | F716501030400 | LUMBAR SUPPORT | |
| 21 | Х485004700000 | CYLIND. HEAD SCREW | |
| 22 | F716501030410 | HANDLE | |
| 23 | F716501030420 | GEARWHEEL | |
| 24 | F716501030440 | BRAKE | |
| 25 | F716501030450 | DRIVER | |
| 26 | F716501030460 | LINKAGE | |
| 27 | F716501030470 | ANGLE | |
| 28 | F716501030480 | PLATE | |
| 30 | F716501030040 | BACKREST EXTENSION | |
| 31 | G515500030100 | BAG | |
| 32 | Х490617400000 | SCREW | |
| 34 | F248500033030 | COVER | |
| 35 | G117501030090 | RACK | |
| 36 | Х444913064000 | BLANK RIVET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
