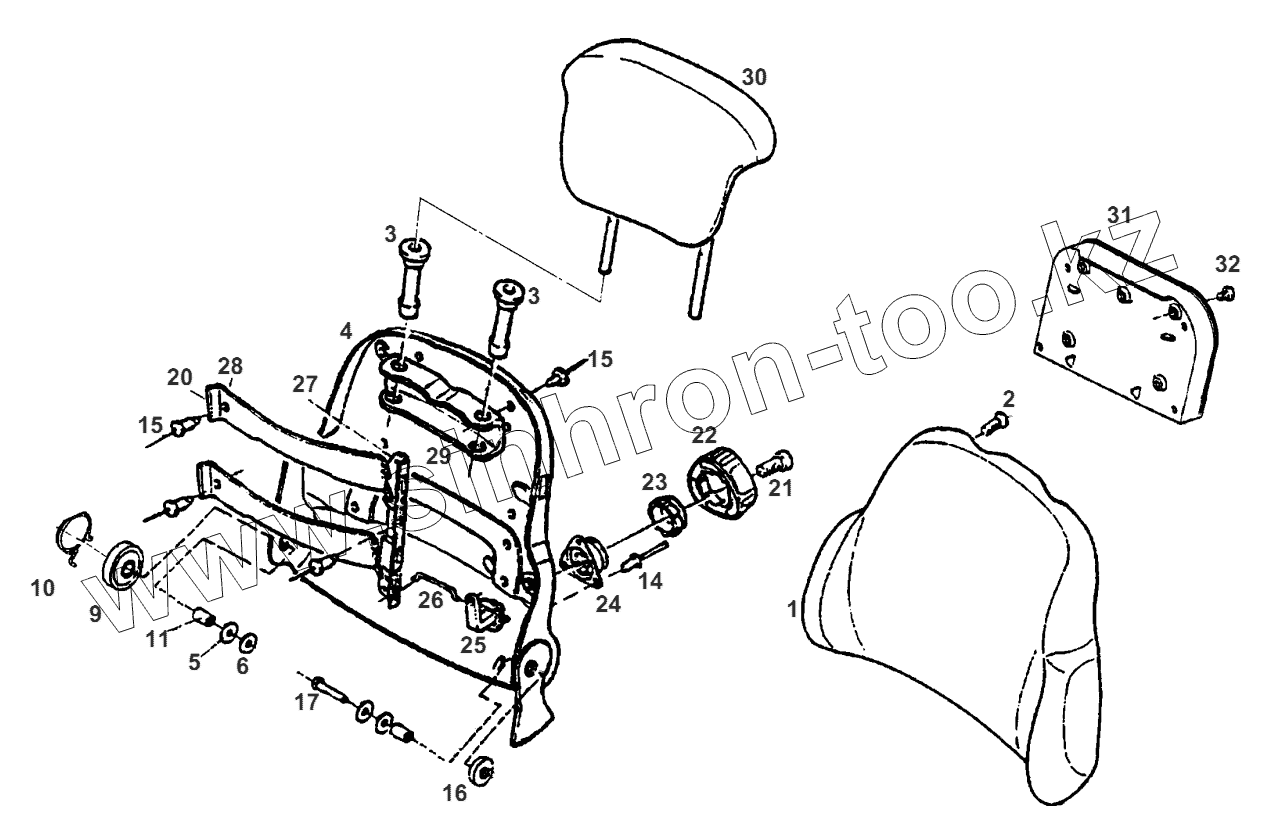

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

9

11

14

15

15

16

17

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	F716501030010		BACKREST PAD
2	F716501030030		FILL HEAD SCREW
3	F716501030510		GUIDE SLEEVE
4	F716501030370		BACK PART
5	Х454306308000		DISC
6	Х450906300000		DISC
9	F716501030740		YOKE SPRING
11	F515500030040		BUSH
14	F716501030430		BLANK RIVET
15	F716501030490		BLANK RIVET
16	F716501030500		DISC
17	Х487528341000		HEXAGON SCREW
20	F716501030400		LUMBAR SUPPORT
21	Х485004700000		CYLIND. HEAD SCREW
22	F716501030410		HANDLE
23	F716501030420		GEARWHEEL
24	F716501030440		BRAKE
25	F716501030450		DRIVER
26	F716501030460		LINKAGE
27	F716501030470		ANGLE
28	F716501030480		PLATE
29	F716501030520		RETAINER
30	F716501030040		BACKREST EXTENSION
31	G515500030100		BAG
32	Х490617400000		SCREW
