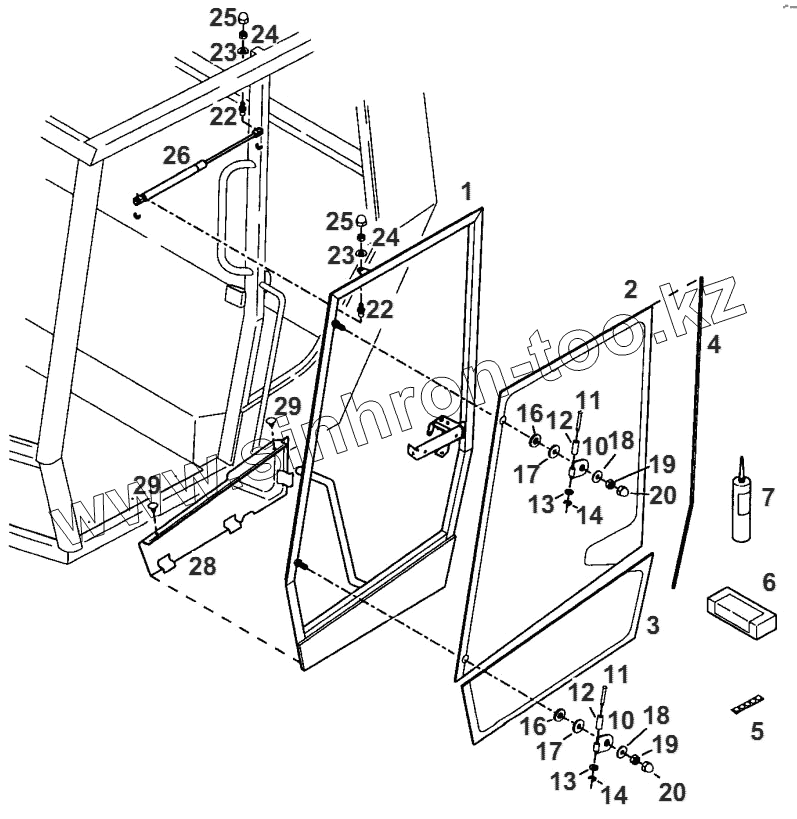

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DOORS
1
1
2
2
3
3
4
5
6
7
10
10
11
11
12
12
13
13
14
14
16
16
17
17
18
18
19
19
20
20
22
22
23
23
24
24
25
25
26
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524810030120 | DOOR | |
| 1 | Н524810030020 | DOOR | |
| 2 | 524810030300 | DOOR WINDOW | |
| 2 | 524810030310 | DOOR WINDOW | |
| 3 | 524810030320 | DOOR WINDOW | |
| 3 | 524810030330 | DOOR WINDOW | |
| 4 | 524810030270 | PROTECTIVE PROFILE | |
| 5 | 816810030800 | BUFFER | |
| 6 | F816810040010 | ADHESIVE | |
| 7 | Х903055270000 | SEALING COMPOUND | |
| 10 | 524810030190 | HINGE HALF | |
| 11 | 205812040010 | HINGE PIN | |
| 12 | 205810040460 | BUSH | |
| 13 | Х657000300000 | DISC | |
| 14 | Х523303446000 | LOCKING WASHER | |
| 16 | 524810030210 | SEALING RING | |
| 17 | 524810030280 | DISC | |
| 18 | Х454308700000 | DISC | |
| 19 | Х434103240000 | HEXAGON NUT | |
| 20 | Х499719100000 | HEXAG.PROTECTIVE CAP | |
| 22 | Х504827000000 | BALL END PIN | |
| 23 | Х521403947000 | SPRING WASHER | |
| 24 | Х434102440000 | HEXAGON NUT | |
| 25 | Х499718800000 | HEXAG.PROTECTIVE CAP | |
| 26 | Н205810040030 | GAS FILLED DAMPER | |
| 28 | Н524810030080 | PANELLING | |
| 28 | Н524810030090 | PANELLING | |
| 29 | 816810240200 | PLASTIC RIVET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
