Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. BASE FOR FRAME

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

6

6

6

7

7

7

10

10

10

10

11

11

11

11

12

12

13

13

14

14

17

18

20

21

22

23

23

24

24

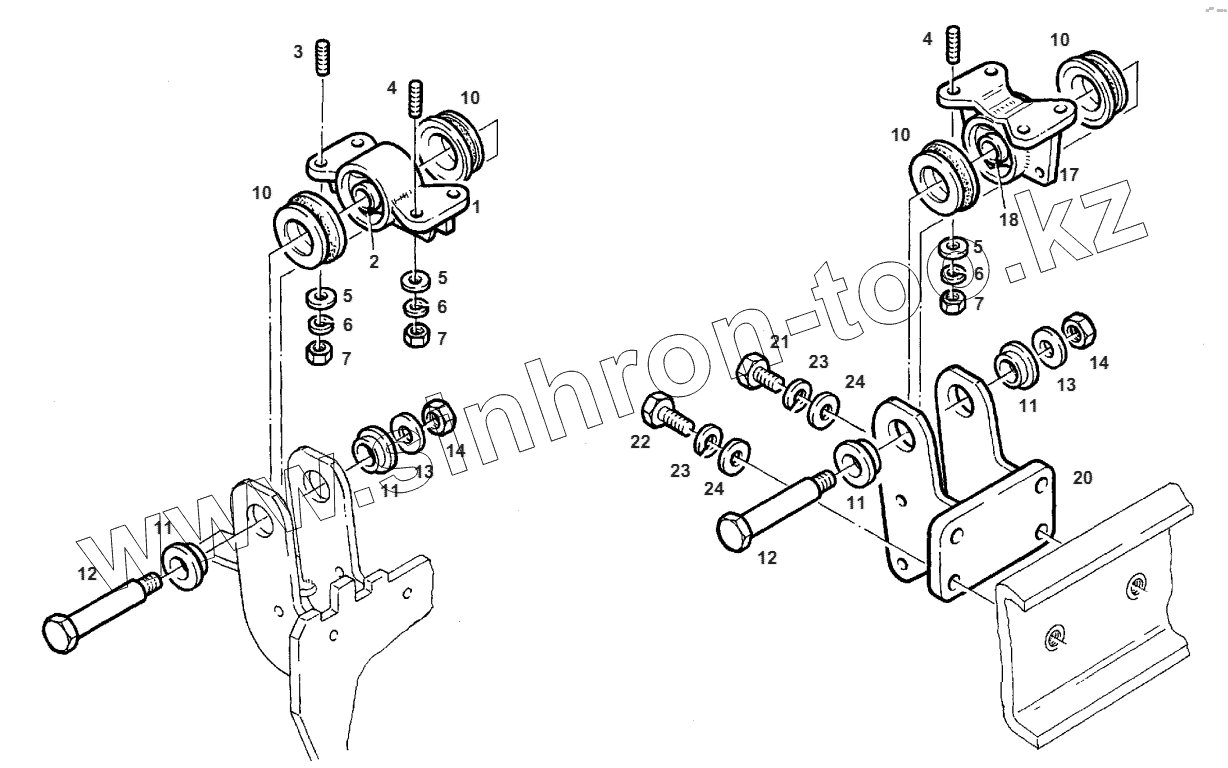

Позиция на иллюстрации	Заводской номер детали		Название детали
1	G524500420020		PIVOT BEARING
2	Н524500420260		VIBRATION DAMPER
3	Х489131505000		THREADED PIN
4	Х489131805000		THREADED PIN
5	Х454407508000		DISC
6	Х520804401000		SPRING RING
7	Х428202839000		HEXAGON NUT
10	Н524500420250		STOP BUSH
11	524500420050		BUSH
12	524500420030		BOLT
13	170890010060		DISC
14	Х434104040000		HEXAGON NUT
17	G524500420030		PIVOT BEARING
18	Н524500420260		VIBRATION DAMPER
20	Н524500420161		SUPPORT
21	Х487545241000		HEXAGON SCREW
22	Х487545301000		HEXAGON SCREW
23	Х520806601000		SPRING RING
24	Х450010208000		DISC

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
