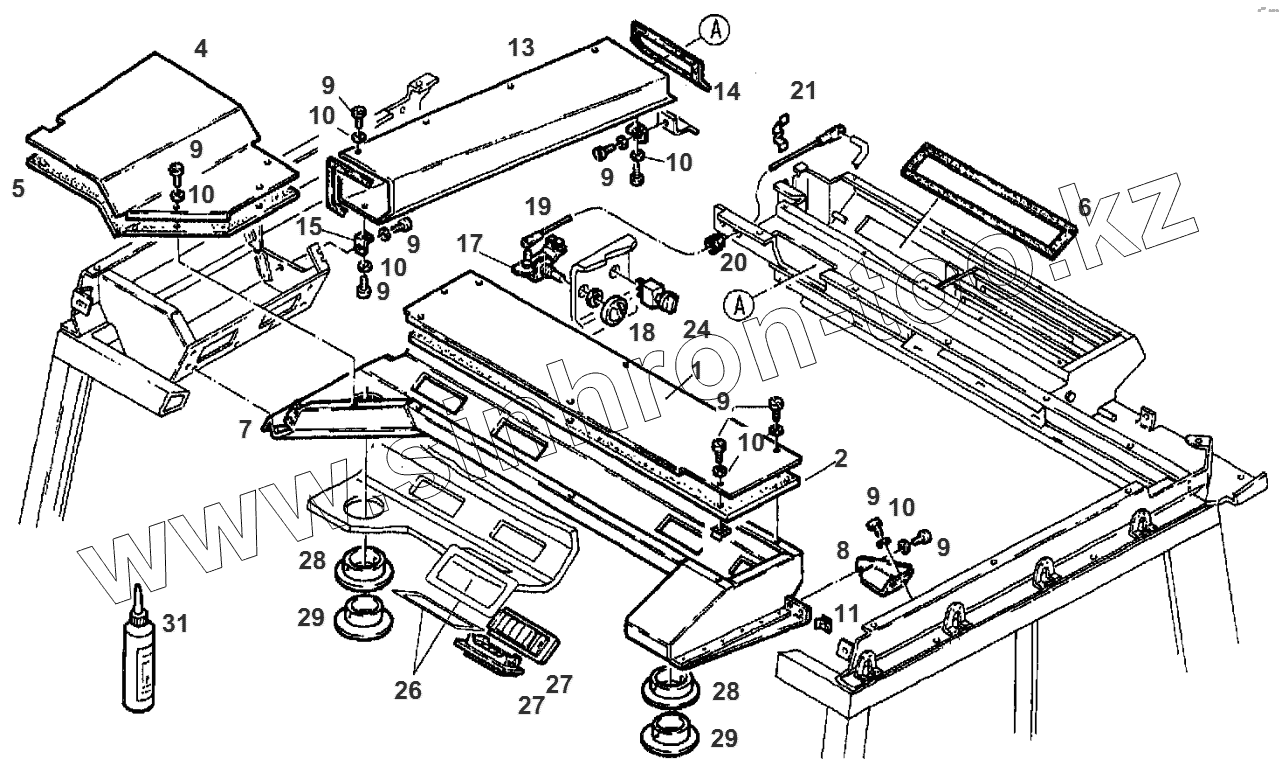

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. AERATION
1
2
4
5
6
7
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
11
13
14
15
17
18
19
20
21
26
27
27
27
28
28
29
29
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 524810140020 | COVER | |
| 2 | 524810140070 | INSULATING PLATE | |
| 4 | 524810140090 | COVER | |
| 5 | 524810140180 | INSULATING PLATE | |
| 6 | Х903005285995 | SEALING RIBBON | |
| 7 | Н524810140020 | AIR DISTRIBUTOR | |
| 8 | 524810140030 | ANGLE | |
| 9 | Х495112100000 | SELF-TAPPING SCREW | |
| 10 | Х454303908000 | DISC | |
| 11 | Х435722500000 | SHEET METAL NUT | |
| 13 | 524810140061 | COVER SHEET | |
| 14 | Х903005289995 | SEALING RIBBON | |
| 15 | 816810020060 | RETAINING ANGLE | |
| 17 | G816810140050 | BOWDEN CABLE | |
| 18 | 816810140070 | TURNING KNOB | |
| 19 | Н524810140050 | CABLE | |
| 20 | 816810270010 | GROMMET | |
| 21 | Х699465000000 | PROFILE SPRING | |
| 26 | 524810140500 | COVER | |
| 27 | G816810140080 | SQUARE NOZZLE | |
| 27 | G816810140080 | SQUARE NOZZLE | |
| 28 | 816810130020 | AIR JET MOUNT | |
| 29 | G816810130080 | AIR JET | |
| 31 | Х903053634000 | SEALING COMPOUND |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
