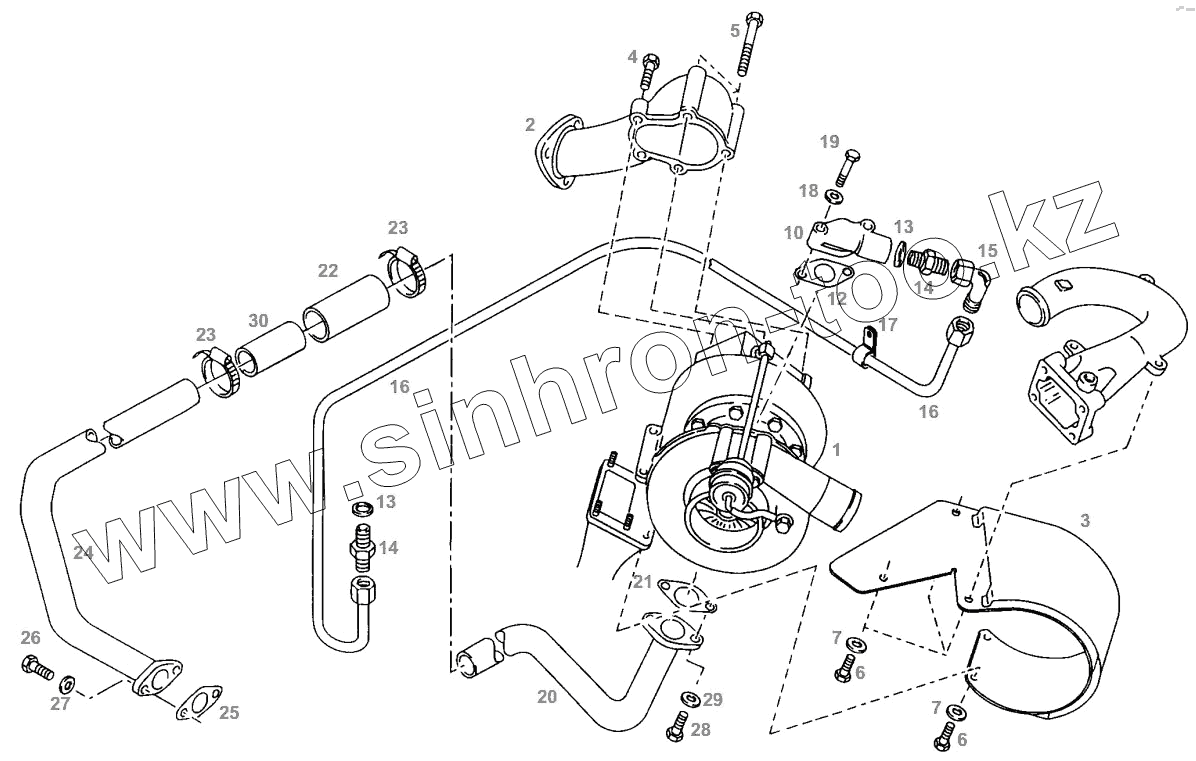

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. TURBO-SUPERCHARGER
1
2
3
4
5
6
6
7
7
10
12
13
13
14
14
15
16
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F524200090100 | TURBO-SUPERCHARGER | |
| 2 | F524200090110 | EXHAUST BEND | |
| 3 | 524200010030 | SCREENING SHEET | |
| 4 | F524200090130 | HEXAGON SCREW | |
| 5 | F524200090120 | HEXAGON SCREW | |
| 6 | F524200090150 | HEXAGON SCREW | |
| 7 | Х454605100000 | DISC | |
| 10 | F524200090160 | FLANGE | |
| 12 | F926200090120 | GASKET | |
| 13 | Х540004278000 | SEALING RING | |
| 14 | Х592501101000 | THREADED SOCKET | |
| 15 | F926880010210 | ANGULAR UNION | |
| 16 | F524200090181 | OIL PRESSURE PIPE | |
| 16 | F524200090290 | OIL PRESSURE PIPE | |
| 17 | F926880010230 | COLLAR | |
| 18 | Х450006308000 | DISC | |
| 19 | Х487528441000 | HEXAGON SCREW | |
| 20 | F524200090200 | OIL RETURN TUBE | |
| 21 | F926200210190 | GASKET | |
| 22 | F524200090270 | INSULATING HOSE | |
| 23 | Х458651800000 | HOSE CLIP | |
| 24 | F524200090210 | OIL RETURN TUBE | |
| 25 | F926200210190 | GASKET | |
| 26 | Х487527941000 | HEXAGON SCREW | |
| 27 | Х450006308000 | DISC | |
| 28 | Х487527741000 | HEXAGON SCREW | |
| 29 | Х450006308000 | DISC | |
| 30 | F824200090160 | HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
