Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. TUBES FR.AXLE SPRING

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

4

5

6

7

8

10

10

11

11

12

12

13

13

14

15

17

17

18

19

20

21

22

23

23

24

25

26

26

27

27

28

29

30

31

32

33

34

36

37

38

39

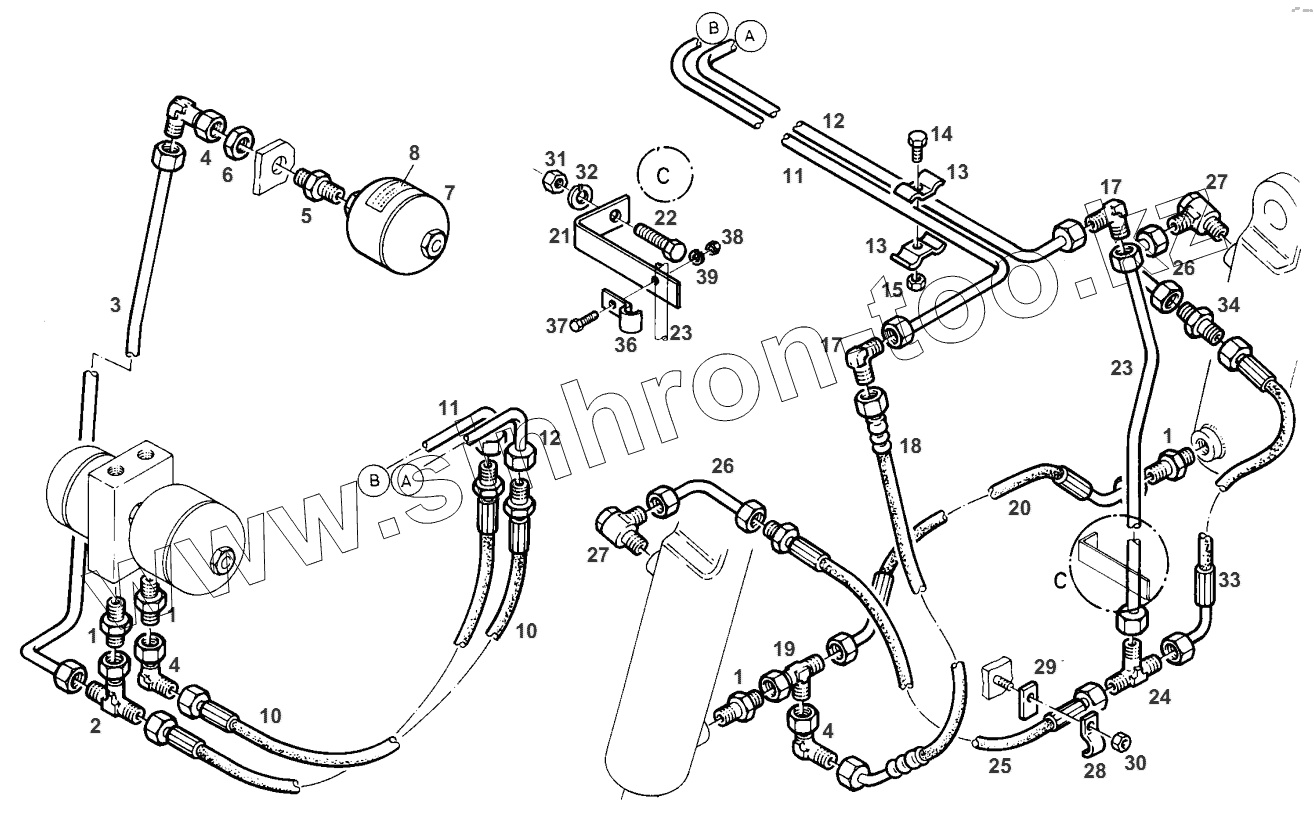

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Х592501300000		THREADED SOCKET
2	Х581616300000		FITTING
3	Н524300160150		PRESSURE PIPE
4	Х584316300000		FITTING
5	Х592502201000		THREADED SOCKET
6	Х428808800000		HEXAGON NUT
7	Н312301150030		DIAPHRAG.ACCUMULATOR
8	Х655505300000		MARKING PLATE
10	Х591638500000		PRESSURE HOSE
11	Н524300160210		PRESSURE PIPE
12	Н524300160200		PRESSURE PIPE
13	278951130280		COLLAR
14	Х487521341000		HEXAGON SCREW
15	Х428202239000		HEXAGON NUT
17	Х592216300000		SOCKET
18	Н307950010080		PRESSURE PIPE
19	Х584416300000		FITTING
20	Н524300160300		PRESSURE HOSE
21	524300160020		SUPPORT
22	Х487541141000		HEXAGON SCREW
23	Н524300160220		PRESSURE PIPE
24	Х592716300000		T-SOCKET
25	Х591617900000		PRESSURE HOSE
26	Н309960130010		PRESSURE PIPE
27	Х584201300000		SWIVELSCREW-FITTING
28	230861020030		COLLAR
29	192921030020		PLATE
30	Х428202439000		HEXAGON NUT
31	Х428203639000		HEXAGON NUT
32	Х520806001000		SPRING RING
33	Х591651800000		PRESSURE HOSE
34	Х592616300000		UNION
36	238950010010		COLLAR
37	Х487527941000		HEXAGON SCREW
38	Х428202439000		HEXAGON NUT
39	Х520803901000		SPRING RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
