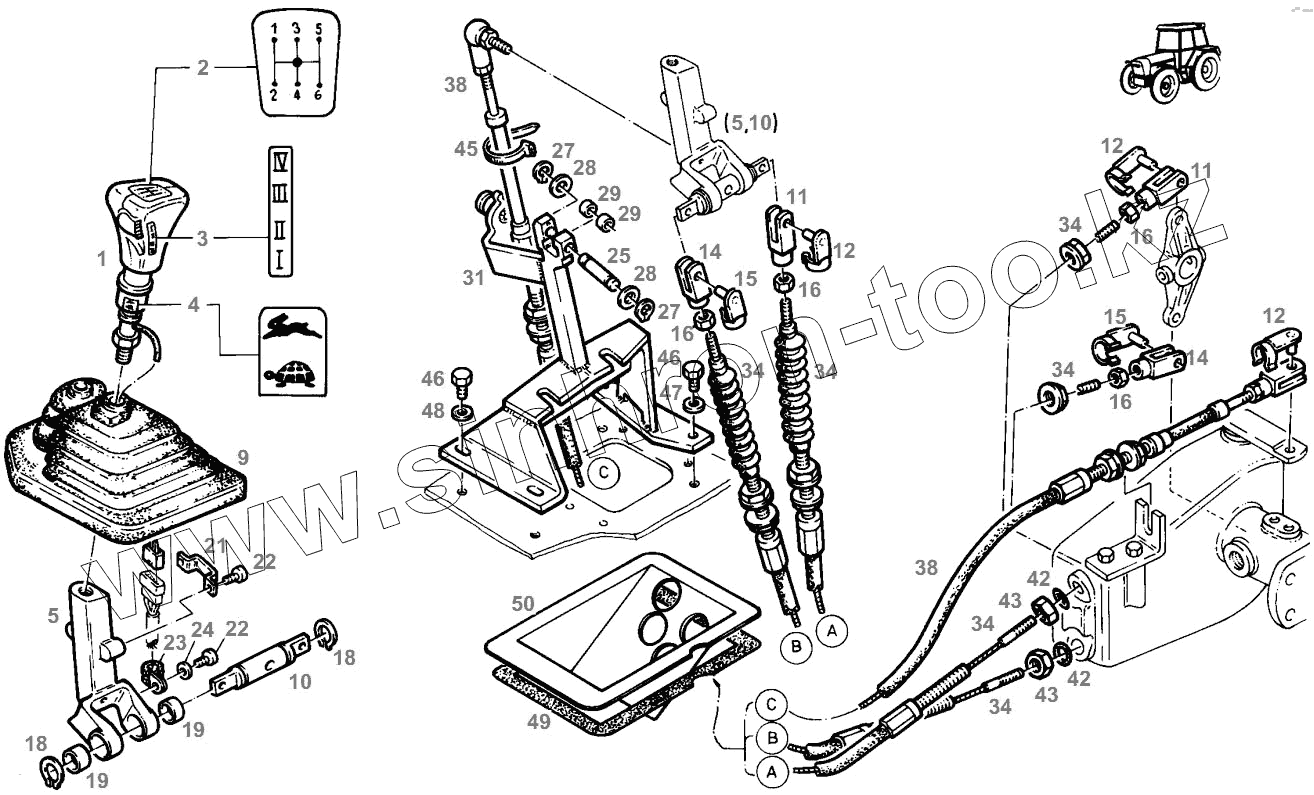

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. SHIFT LEVER
1
2
3
4
5
5
9
10
10
11
11
12
12
12
14
14
15
15
16
16
16
16
18
18
19
19
21
22
22
23
24
25
27
27
28
28
29
29
31
34
34
34
34
34
34
38
38
42
42
43
43
45
46
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G822100090023 | SHIFT LEVER KNOB | |
| 2 | F822100090010 | SHIFT PATTERN | |
| 3 | F822100090030 | SHIFT PATTERN | |
| 4 | F822100090020 | SHIFT PATTERN | |
| 5 | 524100090010 | JOINT.LINK | |
| 9 | 524100090100 | BELLOWS | |
| 10 | 524100090050 | BOLT | |
| 11 | Х410114002000 | FORK CONNECTION | |
| 12 | Х407201206000 | BOLT | |
| 14 | Х410121605000 | FORK CONNECTION | |
| 15 | Х407201301000 | BOLT | |
| 16 | Х428202439000 | HEXAGON NUT | |
| 18 | Х530002746000 | CIRCLIP | |
| 19 | Х605009000000 | BRACKET BUSHING | |
| 21 | Х457506700000 | FASTENING COLLAR | |
| 22 | Х461717539000 | CYLIND. HEAD SCREW | |
| 23 | Х459075500000 | PIPE COLLAR | |
| 24 | Х450003308000 | DISC | |
| 25 | 524100090110 | BOLT | |
| 27 | Х530000946000 | CIRCLIP | |
| 28 | Х534635146000 | SHIM | |
| 29 | Х605002700000 | BRACKET BUSHING | |
| 31 | Н524100090031 | SWITCHING SUPPORT | |
| 34 | G524100090012 | CONTROL CABLE | |
| 38 | G524100090021 | CONTROL CABLE | |
| 42 | Х548820866000 | O-RING | |
| 43 | Х596303200000 | SEALING NUT | |
| 45 | Х668981022000 | CABLE TAPE | |
| 46 | Х487527741000 | HEXAGON SCREW | |
| 47 | Х454306308000 | DISC | |
| 48 | Х450006308000 | DISC | |
| 49 | 524100090140 | GASKET | |
| 50 | Н524100090050 | BULKHEAD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
