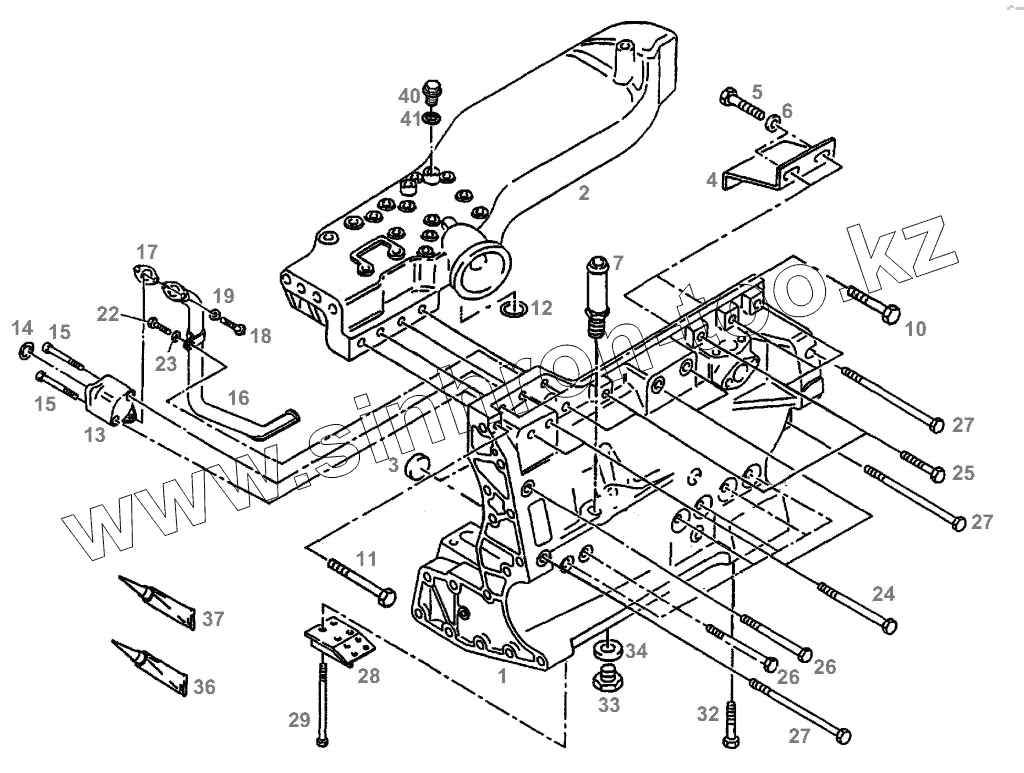

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. OIL PAN
1
3
4
5
6
7
10
11
12
13
14
15
15
16
17
18
19
22
23
24
25
26
26
27
27
27
28
29
32
33
34
36
37
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F524200510210 | OIL PAN | |
| 3 | F926202210080 | CLOSING COVER | |
| 4 | F524200510030 | OIL DEFLECTOR | |
| 5 | Х487526841000 | HEXAGON SCREW | |
| 6 | Х450006308000 | DISC | |
| 7 | F524200510040 | OIL FILLING SOCKET | |
| 10 | Х486532000000 | HEXAGON SCREW | |
| 11 | Х487532306000 | HEXAGON SCREW | |
| 12 | F524200510050 | O-SEAL | |
| 13 | F524200510060 | INTERMEDIATE FLANGE | |
| 14 | F524200510070 | O-SEAL | |
| 15 | Х485008405000 | CYLIND. HEAD SCREW | |
| 16 | F524200510080 | OIL SUCTION TUBE | |
| 17 | F524200510090 | GASKET | |
| 18 | Х487527841000 | HEXAGON SCREW | |
| 19 | Х450006308000 | DISC | |
| 22 | Х487527641000 | HEXAGON SCREW | |
| 23 | Х450006308000 | DISC | |
| 24 | Х487529600000 | HEXAGON SCREW | |
| 25 | Х487528341000 | HEXAGON SCREW | |
| 26 | Х486529500000 | HEXAGON SCREW | |
| 27 | Х486525800000 | HEXAGON SCREW | |
| 28 | F524200510100 | SUPPORT | |
| 29 | Х486537800000 | HEXAGON SCREW | |
| 32 | Х486526402000 | HEXAGON SCREW | |
| 33 | Х483802400000 | LOCK SCREW | |
| 34 | Х540006678000 | SEALING RING | |
| 36 | Х903050091000 | LOCTITE | |
| 37 | F524200210600 | SEALING COMPOUND | |
| 40 | Х483801600000 | LOCK SCREW | |
| 41 | Х540005478000 | SEALING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
