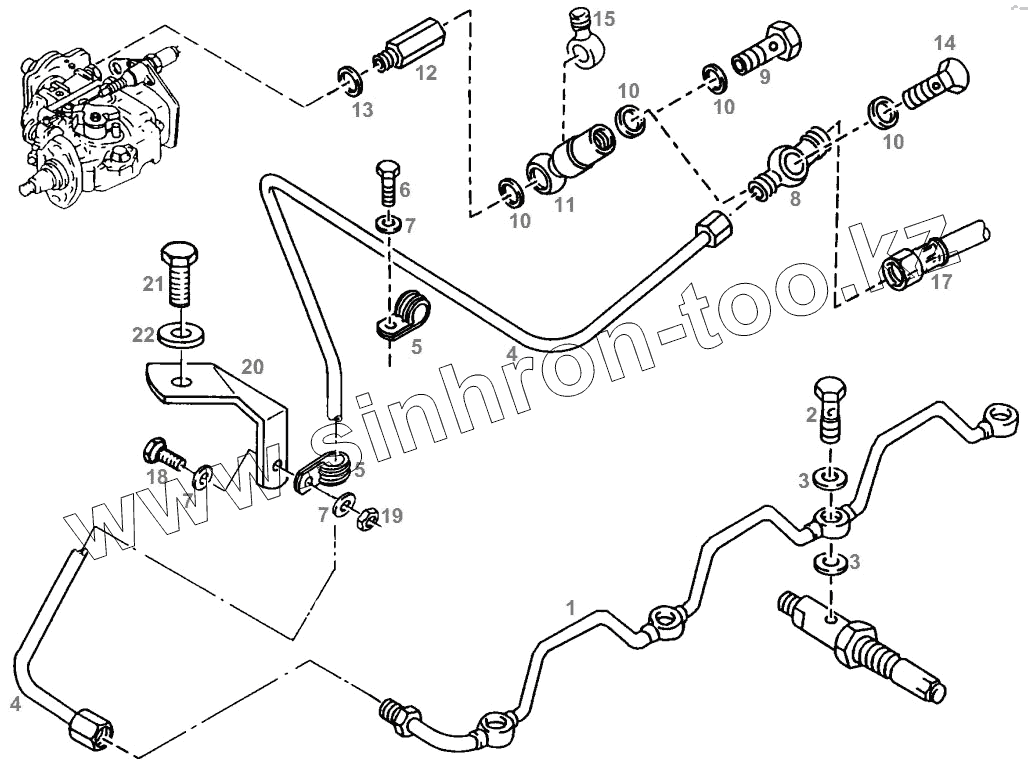

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. LEAK OIL LINE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
5
6
7
7
7
8
9
10
10
10
10
11
12
13
14
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 F524200061070 LEAK OIL LINE
2 F292200710140 HOLLOW SCREW
3 Х540001400000 SEALING RING
4 F524200061080 LEAK OIL LINE
4 F524200061170 LEAK OIL LINE
5 F822201180020 PIPE COLLAR
6 Х487527741000 HEXAGON SCREW
7 Х450006308000 DISC
8 F524200061100 FITTING
9 Х494501900000 HOLLOW SCREW
10 Х540003878000 SEALING RING
11 F524200061110 CONNECTOR
12 F524200061120 SCREW CONNECTOR
13 Х540003878000 SEALING RING
14 F312200710330 HOLLOW SCREW
18 Х487527641000 HEXAGON SCREW
19 Х428202439000 HEXAGON NUT
20 F524200061140 SUPPORT
21 Х487531541000 HEXAGON SCREW
22 Х450007508000 DISC
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
