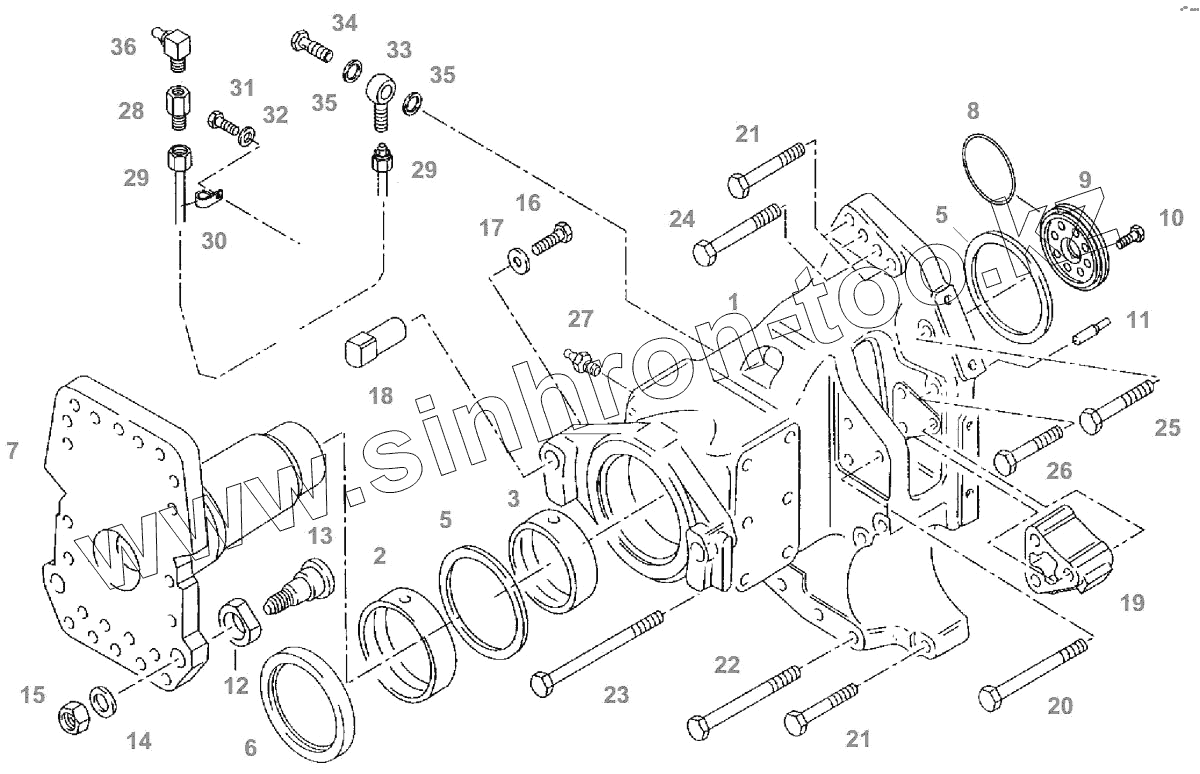

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. JOINT CARRIER
1
2
3
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F524200210590 | JOINT CARRIER | |
| 2 | F524200210510 | BRACKET BUSHING | |
| 3 | F524200210520 | BRACKET BUSHING | |
| 5 | F524200210530 | BEARING DISC | |
| 6 | F524200210540 | ROTARY SHAFT SEAL | |
| 7 | F524200210550 | CARRYING TUBE | |
| 8 | F524200210560 | O-SEAL | |
| 9 | F524200210570 | STOP WASHER | |
| 10 | Х485007507000 | CYLIND. HEAD SCREW | |
| 11 | F824200210750 | CENTERING PIN | |
| 12 | F524200210260 | STOP | |
| 13 | F524200210250 | ECCENTRIC BOLT | |
| 14 | Х450012002000 | DISC | |
| 15 | Х428206001000 | HEXAGON NUT | |
| 16 | Х487531941000 | HEXAGON SCREW | |
| 17 | F524200210280 | DISC | |
| 18 | F524200210580 | STOP | |
| 19 | F524200210290 | INTERMEDIATE FLANGE | |
| 20 | Х486547606000 | HEXAGON SCREW | |
| 21 | Х486546506000 | HEXAGON SCREW | |
| 22 | Х486547301000 | HEXAGON SCREW | |
| 23 | Х486547700000 | HEXAGON SCREW | |
| 24 | Х486546901000 | HEXAGON SCREW | |
| 25 | Х487545606000 | HEXAGON SCREW | |
| 26 | Х487546206000 | HEXAGON SCREW | |
| 27 | Х662500902000 | LUBRICATOR | |
| 28 | F524200210480 | ADAPTER NIPPLE | |
| 29 | F524200210490 | LUBRICATION PIPE | |
| 30 | F822201710050 | COLLAR | |
| 31 | Х487520005000 | HEXAGON SCREW | |
| 32 | Х450005108000 | DISC | |
| 33 | F824200180080 | BANJO FITTING | |
| 34 | Х494501700000 | HOLLOW SCREW | |
| 35 | Х540003078000 | SEALING RING | |
| 36 | Х662503100000 | LUBRICATOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
