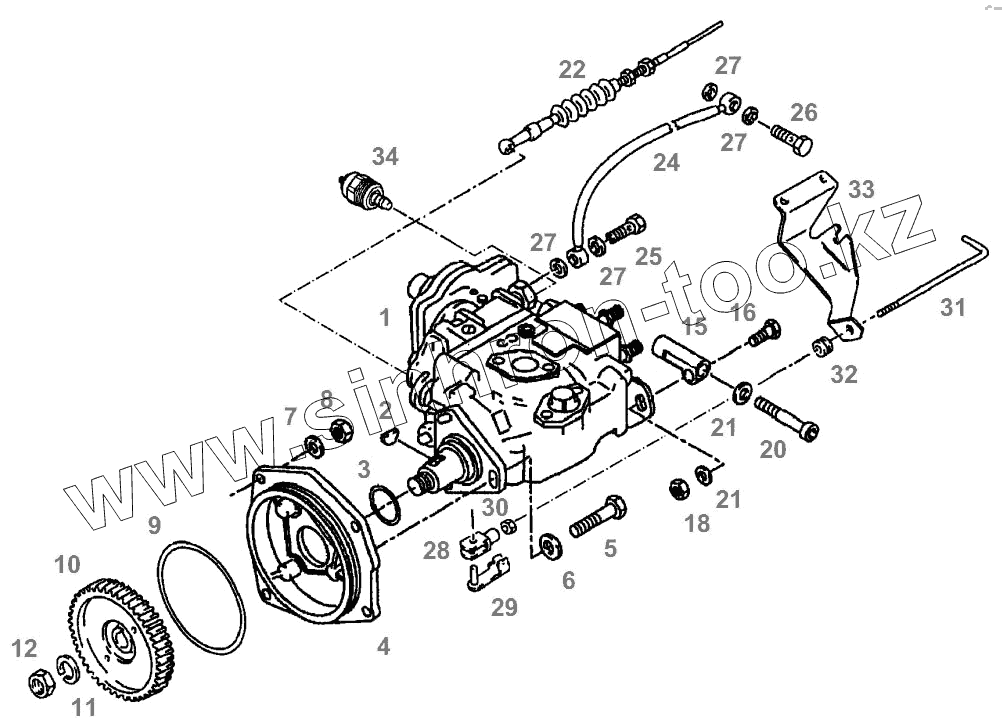

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. INJECTION PUMP
1
2
3
4
5
6
7
8
9
10
11
12
15
16
18
20
21
21
24
25
26
27
27
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F524200710220 | INJECTION PUMP | |
| 2 | Х455405119000 | WOODRUFF KEY | |
| 3 | F818200710040 | O-SEAL | |
| 4 | F524200710190 | FASTENING FLANGE | |
| 5 | Х487528241000 | HEXAGON SCREW | |
| 6 | F816200090110 | DISC | |
| 7 | Х450006308000 | DISC | |
| 8 | Х428202439000 | HEXAGON NUT | |
| 9 | Х549015066000 | O-RING | |
| 10 | F824200710330 | PUMP WHEEL | |
| 11 | Х520806001000 | SPRING RING | |
| 12 | Х428203801000 | HEXAGON NUT | |
| 15 | F524200710200 | TRESTLE | |
| 16 | Х487528341000 | HEXAGON SCREW | |
| 18 | Х428202439000 | HEXAGON NUT | |
| 20 | Х485008405000 | CYLIND. HEAD SCREW | |
| 21 | F816200090110 | DISC | |
| 24 | F824200710840 | AIR PIPE | |
| 25 | Х494515500000 | HOLLOW SCREW | |
| 26 | F824200710470 | HOLLOW SCREW | |
| 27 | Х540002278000 | SEALING RING | |
| 28 | F524200710080 | FORK CONNECTION | |
| 29 | F524200710090 | BOLT | |
| 30 | Х428202239000 | HEXAGON NUT | |
| 31 | F524200710100 | REGULATOR ROD | |
| 32 | F524200090030 | GROMMET | |
| 33 | F524200020240 | SUPPORT | |
| 34 | F524200710210 | SOLENOID |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
