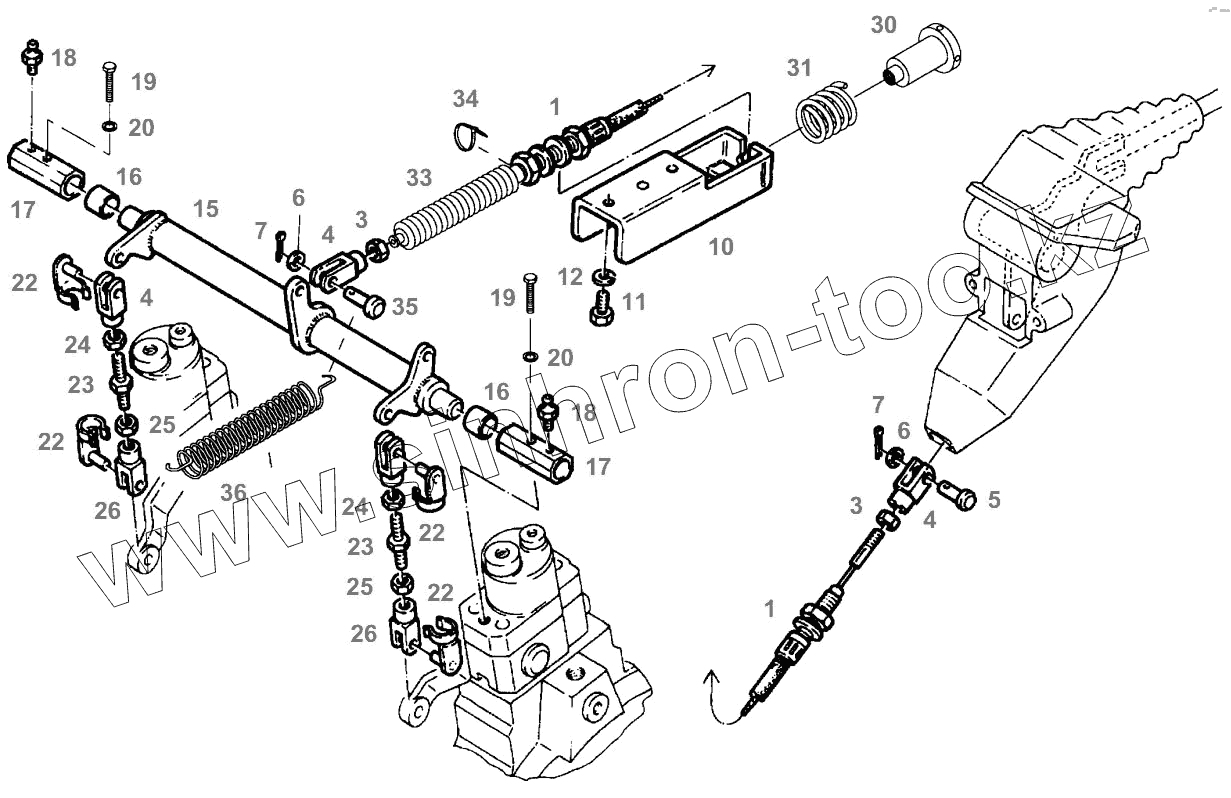

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. HAND BRAKE ACTUATING
1
1
3
3
4
4
4
5
6
6
7
7
10
11
12
15
16
16
17
17
18
18
19
19
20
20
22
22
22
22
23
23
24
24
25
25
26
26
30
31
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G524101030010 | HAND BRAKE CABLE | |
| 3 | Х428202839000 | HEXAGON NUT | |
| 4 | Х410124605000 | FORK CONNECTION | |
| 5 | 205100070031 | BOLT | |
| 6 | Х450007508000 | DISC | |
| 7 | Х531908308000 | SPLIT PIN | |
| 10 | Н524101031020 | BRACKET | |
| 11 | Х487531541000 | HEXAGON SCREW | |
| 12 | Х520804401000 | SPRING RING | |
| 15 | Н524101030011 | SHAFT | |
| 16 | Х609520801000 | BRACKET BUSHING | |
| 17 | 524101030040 | BRACKET | |
| 18 | Х662500702000 | LUBRICATOR | |
| 19 | Х487532141000 | HEXAGON SCREW | |
| 20 | Х520804401000 | SPRING RING | |
| 22 | Х407202001000 | BOLT | |
| 23 | 524101030050 | THREADED ROD | |
| 24 | Х428802840000 | HEXAGON NUT | |
| 25 | Х428202739000 | HEXAGON NUT | |
| 26 | Х410125801000 | FORK CONNECTION | |
| 30 | 524101031010 | SPRING RETAINER | |
| 31 | Х699333500000 | PRESSURE SPRING | |
| 33 | F716100090020 | BELLOWS | |
| 34 | Х668980301000 | CABLE TAPE | |
| 35 | Х403972956000 | BOLT | |
| 36 | 140100100050 | TENSION SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
