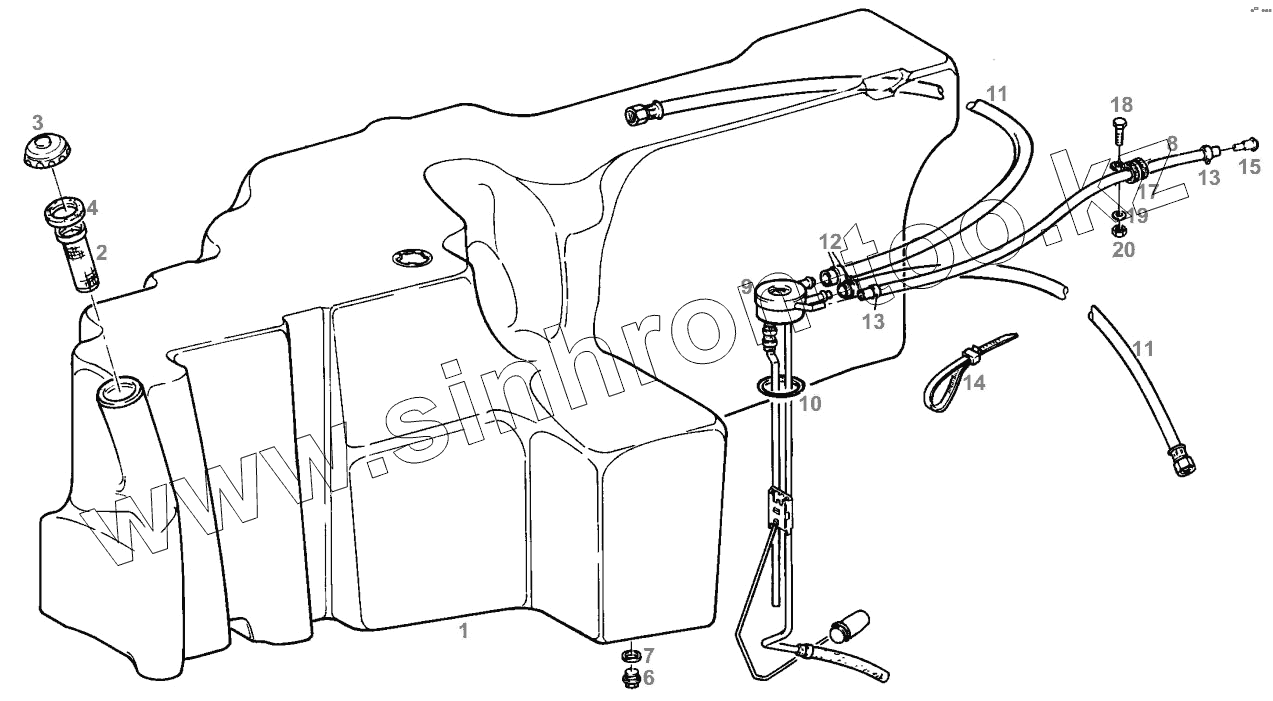

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FUEL TANK

Тип техники

Марка

Модель

Схема

1

2

3

3

4

6

7

8

9

10

11

11

12

13

13

14

15

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Н524200060010		FUEL TANK
2	Х800510203000		STRAINER
3	G524200061020		TANK CAP
3	F524200061190		TANK CAP
4	Х810110050010		RUBBER GASKET
6	Х494204800000		LOCK SCREW
7	Х540005678000		SEALING RING
8	Х604145300960		PRESSURE HOSE
9	G524200060011		FUEL INDICATOR
10	Х810150020010		SEALING RING
11	Н816200060051		FUEL LINE
12	Х458650500000		HOSE CLIP
13	Х458650500000		HOSE CLIP
14	Х668981022000		CABLE TAPE
15	Н515200060090		VALVE
17	Х459075300000		PIPE COLLAR
18	Х487520741000		HEXAGON SCREW
19	Х520803001000		SPRING RING
20	Х428202239000		HEXAGON NUT
