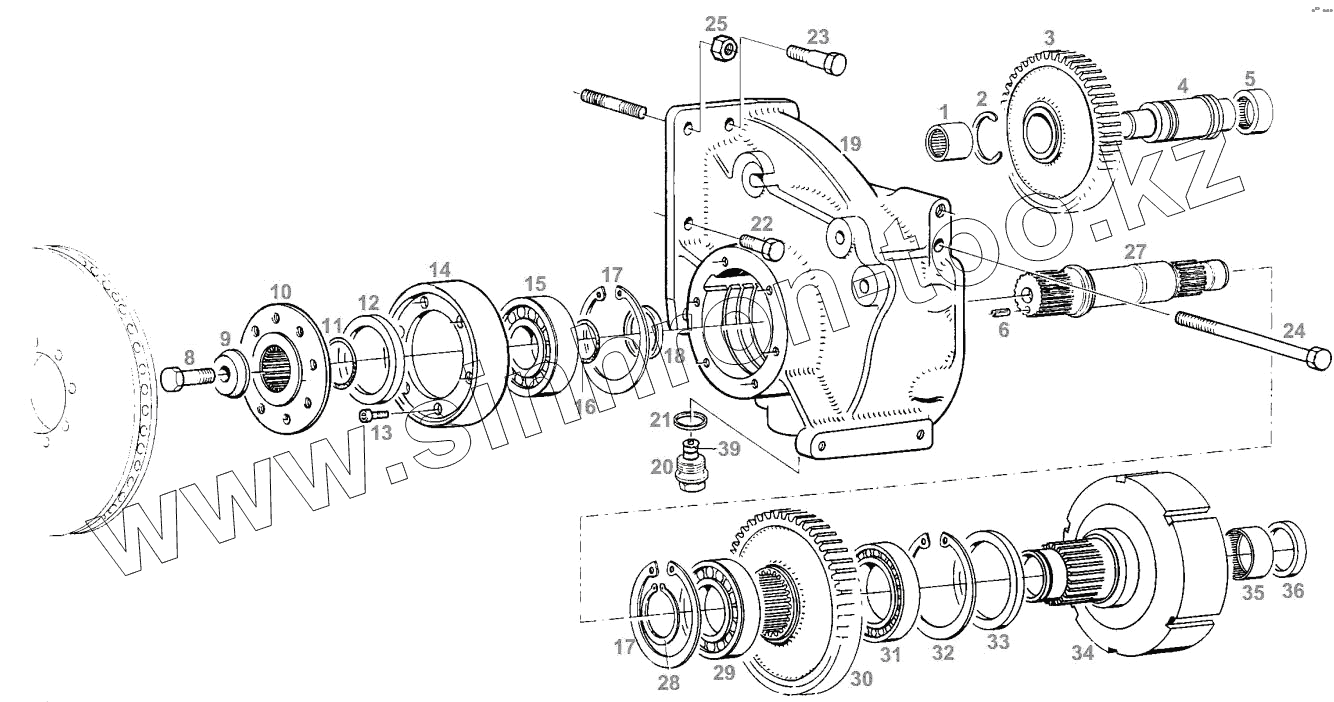

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FRONT WHEEL DRIVE
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
22
22
22
23
24
25
27
28
29
30
31
32
33
34
35
36
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Х636026100000 | NEEDLE BUSHING | |
| 2 | Х531505446000 | RING | |
| 3 | 246105320200 | SPUR GEAR | |
| 4 | 514100320011 | SHAFT | |
| 5 | Х629940800000 | NEEDLE BEARING | |
| 6 | Х500624146000 | SP-PIN | |
| 8 | Х487541106000 | HEXAGON SCREW | |
| 9 | 514100320150 | DISC | |
| 10 | 162126321110 | FLANGE | |
| 11 | Х548926801000 | O-RING | |
| 12 | Х550133204000 | ROTARY SHAFT SEAL | |
| 13 | Х485007505000 | CYLIND. HEAD SCREW | |
| 14 | 162126321120 | COVER | |
| 15 | Х605516211000 | GROOVE BALLBEARING | |
| 16 | Х548907866000 | O-RING | |
| 17 | Х530108546000 | CIRCLIP | |
| 18 | Х534538846000 | SUPPORT DISC | |
| 19 | 514100320111 | HOUSING | |
| 19 | 524101320010 | HOUSING | |
| 20 | 199110050042 | LOCK SCREW | |
| 21 | Х540009478000 | SEALING RING | |
| 22 | Х487535741000 | HEXAGON SCREW | |
| 22 | Х487535941000 | HEXAGON SCREW | |
| 22 | Х485018905000 | CYLIND. HEAD SCREW | |
| 22 | 178100050110 | THREADED PIN | |
| 23 | Х480105805000 | FITTED BOLT | |
| 24 | Х486538501000 | HEXAGON SCREW | |
| 25 | Х428203205000 | HEXAGON NUT | |
| 27 | 524101320020 | SHAFT | |
| 28 | Х530006146000 | CIRCLIP | |
| 29 | Х605511411000 | GROOVE BALLBEARING | |
| 30 | 514100320100 | SPUR GEAR | |
| 31 | Х605506201000 | GROOVE BALLBEARING | |
| 32 | Х530108546000 | CIRCLIP | |
| 33 | Х550150404000 | ROTARY SHAFT SEAL | |
| 34 | 524101320030 | CLUTCH BELL | |
| 35 | Х636049300000 | NEEDLE BUSHING | |
| 36 | Х550081705000 | ROTARY SHAFT SEAL | |
| 39 | 199110050050 | MAGNET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
